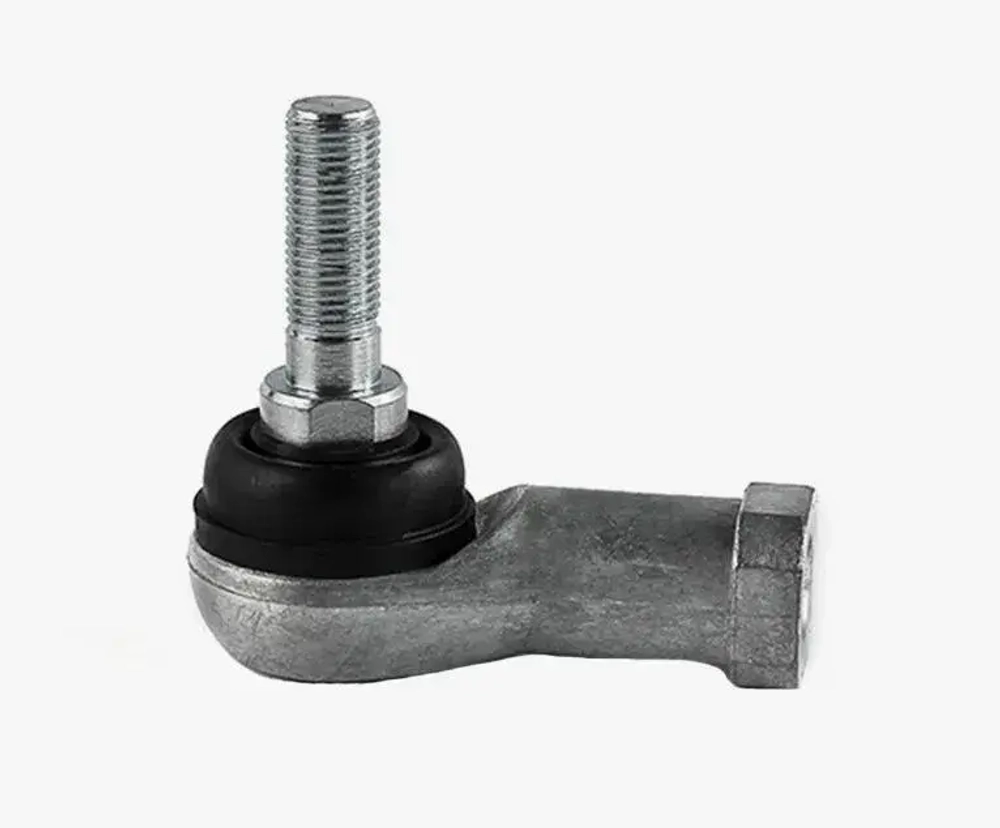

Шарнирный наконечник SQ6CRS TECHNIX

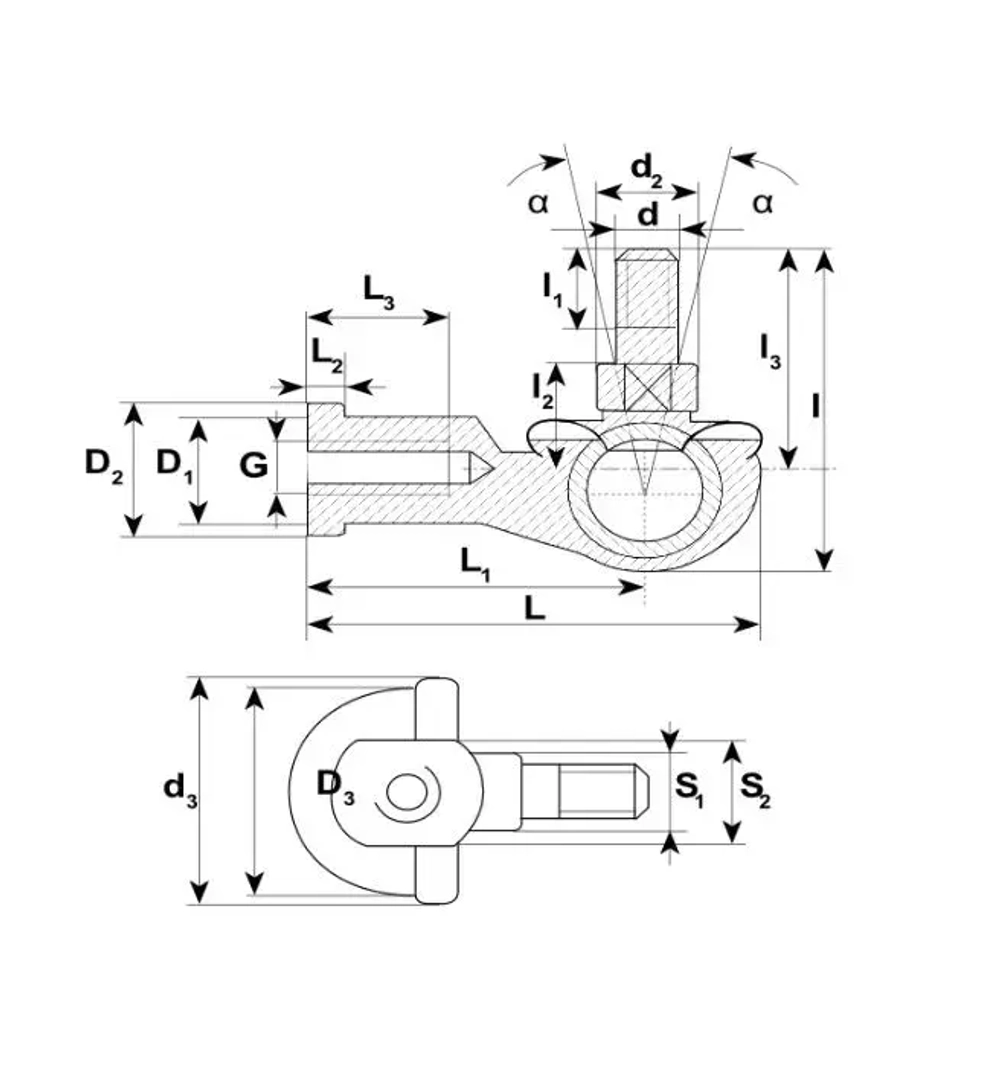

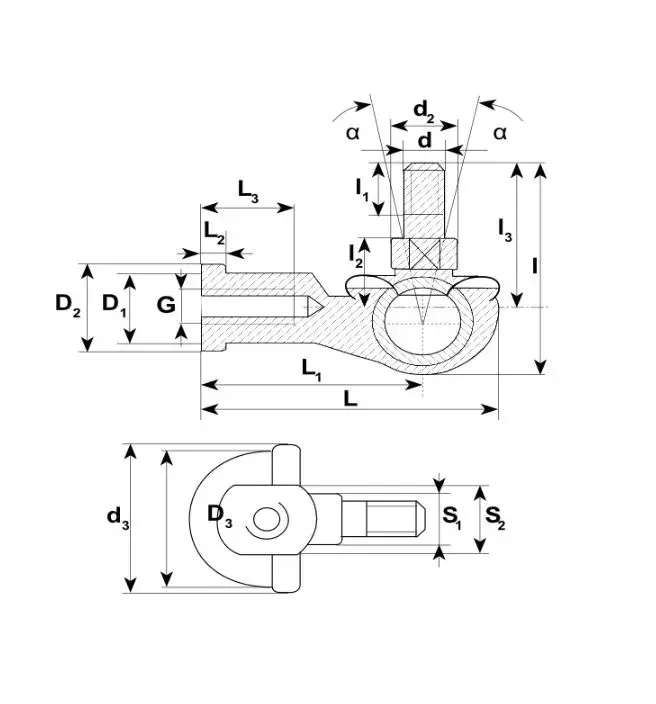

Технические характеристики Серия SQ Направление резьбы правое Диаметр наружной резьбы d, мм 6 Диаметр головки наружной резьбы d2, мм 10 Диаметр уплотнения d3, мм 20 Диаметр гильзы с внутренней резьбой D1, мм 10 Резьба G M6x1 Диаметр фланца гильзы D2, мм 13 Диаметр опоры шара D3, мм 19 Высота наконечника l, мм 35,5 Длина резьбовой части шпильки l1, мм 11 Допустимый угол поворота a, градусы 25 Расстояние от оси гильзы до упорной поверхности I2, мм 11 Расстояние от оси гильзы до шпильки I3, мм 26 Длина наконечника L, мм 40 Расстояние от оси шпильки до гильзы L1, мм 30 Высота фланца L2, мм 5 Грузоподъемность динамическая C, KN 3,6 Длина резьбовой части гильзы L3, мм 14 Грузоподъемность статическая C0, KN 12 Размер головки шпильки S1, мм 8 Размер фланца для ключа S2, мм 11 Общие характеристики Вес, кг 0,039 Показать полностью
