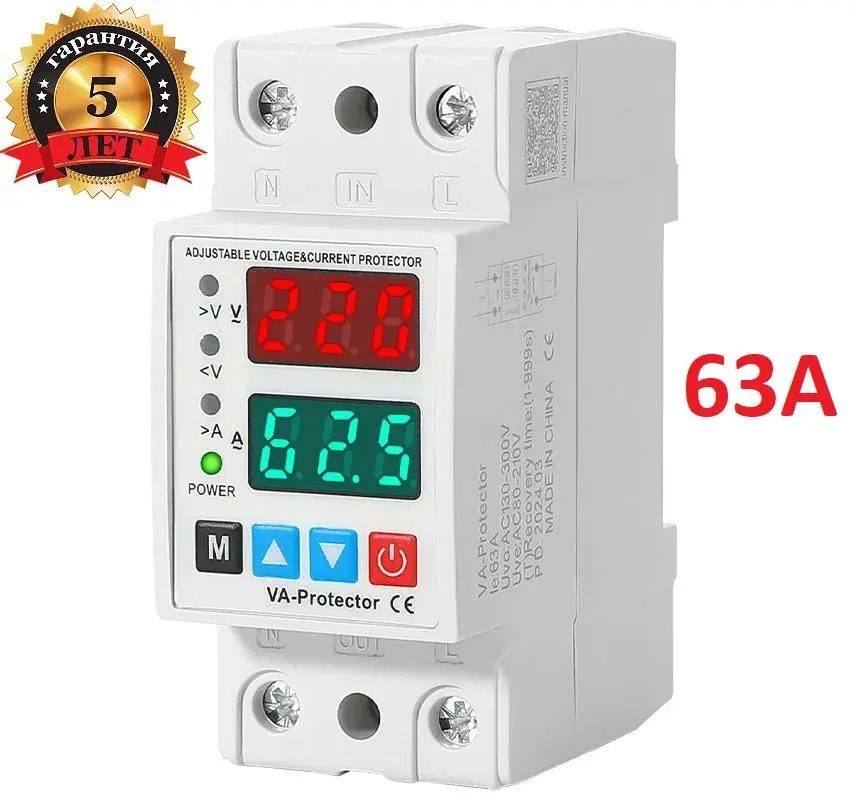

Реле контроля напряжения VA-Protector 220В, 63А (однофазное) с защитой перегрузки по току 63А, контроль фаз на DIN (ДИН) рейку, модульное.

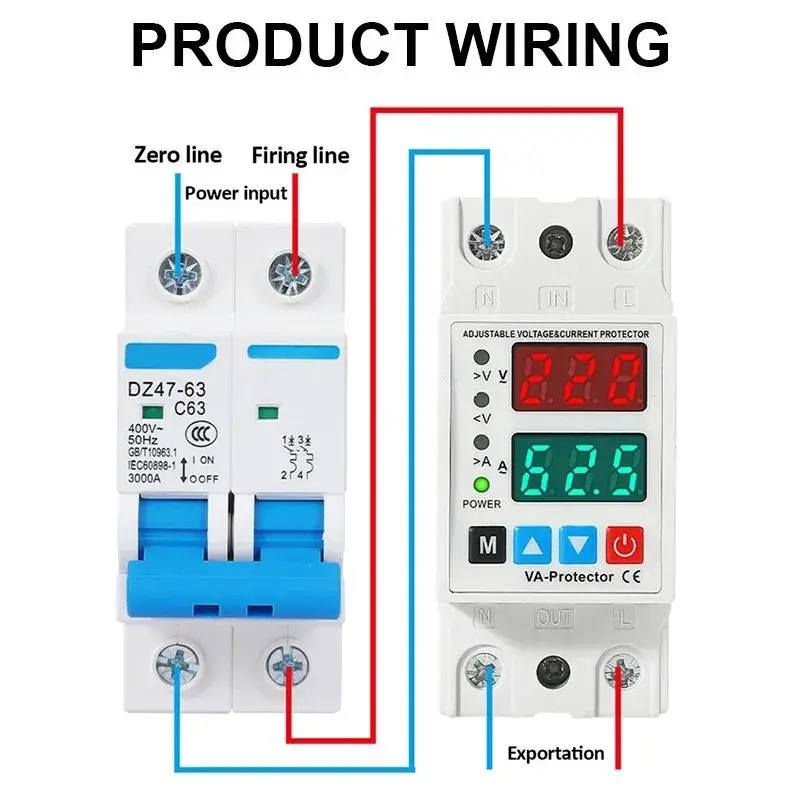

Реле предназначено для контроля уровня напряжения в однофазных сетях переменного тока 220/230 В 50 Гц и защиты оборудования от скачков, провалов напряжения и обрыва нуля методом отключения от сети этого оборудования. Диапазон времени повторного включения - 1-300 сек. Нижний порог отключения - 140-200 В. Верхний порог отключения - 240-300 В. Точность показаний вольтметра - ±2% + 1 ед. МЗР. Максимальный ток нагрузки 40 А. Потребление 2 Вт. Диапазон рабочих температур от -20 до +50 град. Реле отключает нагрузку при понижении или повышении напряжения в сети сверх допустимого значения. Цифровые индикаторы служат для отображения текущего значения напряжения. Зеленый индикатор указывает о нормальном напряжении в сети. Красные индикаторы загорается в случае повышенного или пониженного напряжения. Корпус изделия изготовлен из пластика, не поддерживающего горение. Реле устанавливается на стандартную DIN-рейку 35 мм. Питающее напряжение подключается к верхним контактам, нагрузка – к нижним. Р1 - Задержка включения питания 1-999 ( 5сек ) Р2 - Задержка восстановления 1-999 ( 30сек ) Р3 - Перенапряжение 130-300в ( 270в ) Р4 - Напряжение включения после перенапряжения 125-295в ( 265в ) Р5 - Пониженное напряжение 80-210в ( 170в ) Р6 - Напряжение включения после пониженного напряжения 85-215в ( 175в ) Р7 - Задержка включения после перенапряжения 0,1-10,0сек ( 0,5сек ) Р8 - Коррекция напряжения -10% - +10% (0в) Р9 - Перегрузка по току 1-40а ( 40а ) или 1-63а (63а) Р10- Задержка после перегрузки по току 0,1-10,0сек ( 1,0сек ) Р11- Время непрерывного измерения перегрузки по току 0-20 ( 0 ) Р12- Коррекция тока -10% - +10% ( 0а) Р13- Коррекция частоты -2,5% - +2,5% ( 0гц ) Р14- Быстрая защита от отключения питания ON/OFF ( ON ) Р15- Режим отображения 1: Стандартный (Стандартный ) 2: Ручной 3: Автоматическое переключение Р16- Автоматический сброс настроек ON: Самовосстановление ( ON ) OFF.: Восстановление ВРУЧНУЮ Р17- Режим действия/ножа Р18- Режим энергосбережения ON/OFF ( OFF ) Р19- Установить блокировку паролем 000-999 (112 ) Р20- Изменить пароль блокировки 000-999 (112 ) Измените настройку пароля блокировки: P19 Если это значение не равно 112, вы можете только просматривать параметры и не можете их устанавливать. Значение P19 положительное когда все будет сделано правильно, появится сообщение P20. Для сброса на заводские установки перед подачей питания нажмите и удерживайте кнопку питания( красная ) более 5 секунд, чтобы сбросить все параметры и включить устройство. Быстрая регулировка напряжения: В состоянии загрузки быстро нажмите кнопку "+" Быстрая регулировка тока: В режиме загрузки быстро нажмите кнопку "-". Если значение перенапряжения установлено ниже, чем значение пониженного напряжения, устройство защиты всегда будет находиться в защищенном состоянии. Показать полностью
