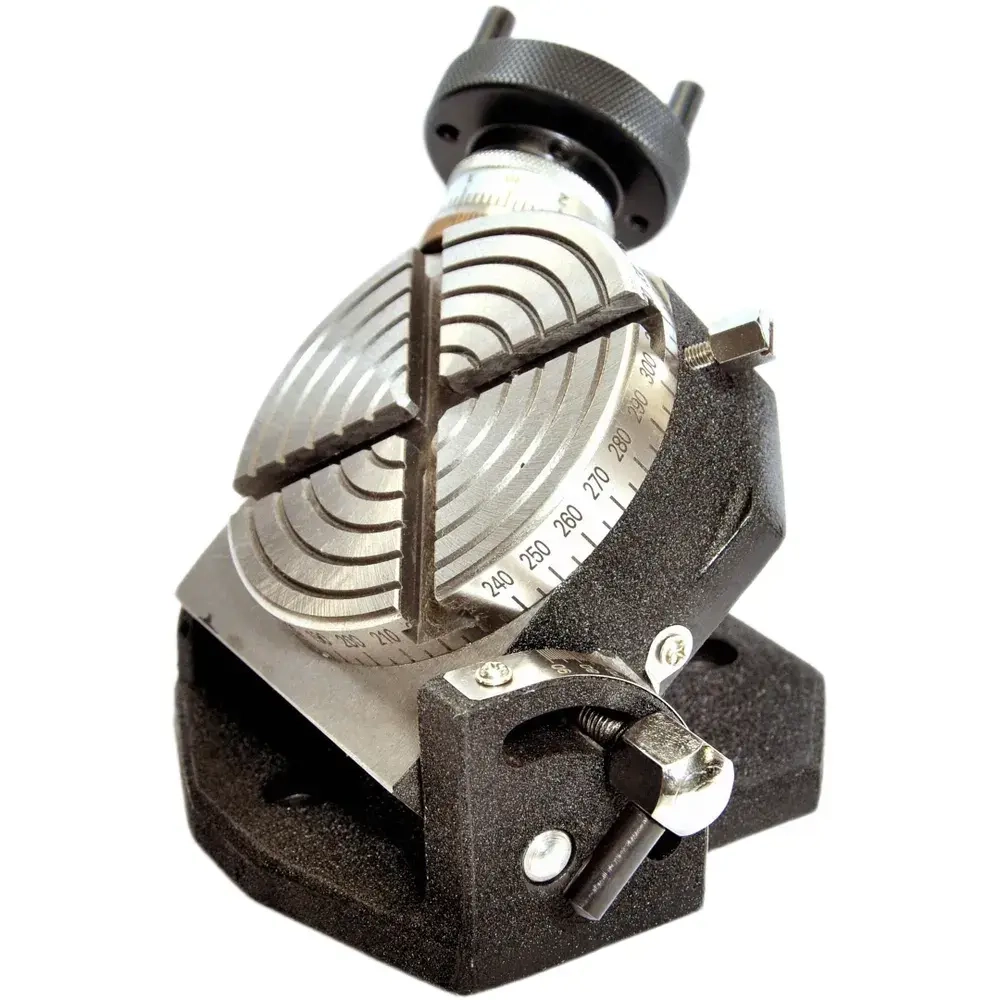

Наклоняемый поворотный стол, 100 мм, 4 паза, оснастка для станка. Powertex HEPHA

Наклонно-поворотный стол является одним из основных видов оборудования для фрезерных и сверлильных станков. Он расширяет технологические возможности ручных и ЧПУ станков. Благодаря своей конструкции угол наклона стола можно изменять в диапазоне 0 - 90°. Это позволяет закрепить заготовку под необходимым углом и выполнять обработку.Компактная и низкопрофильная конструкция: Диаметр стола: поворотный стол имеет диаметр 3 дюйма (80 мм), что делает его идеальным для мелкосерийных фрезерных операций, где важны пространство и точность. Вертикальная высота: при вертикальной высоте всего 60 мм или 2-3/8 дюйма этот поворотный стол сохраняет низкий профиль, что позволяет ему легко вписаться в существующую установку, максимально увеличивая доступное рабочее пространство. Точное проектирование: Передаточное отношение: поворотный стол может похвастаться передаточным отношением 36:1, что обеспечивает точный контроль вращения. Один полный оборот рукоятки приводит к повороту стола на 10 градусов, что позволяет выполнять точную настройку во время фрезерных работ. Калибровка шкалы: на рукоятке стола имеется нониусная шкала, а на поворотном основании — шкала на 360°. Благодаря этому вы выполняете работу с высочайшей точностью. Шкала стола точно откалибрована с шагом 5 градусов, что обеспечивает четкие и точные измерения углов. Эта функция особенно полезна для задач, требующих высокой точности и последовательности. Универсальное позиционирование: Горизонтальное и вертикальное использование: этот поворотный стол разработан для максимальной универсальности, способен работать как в горизонтальном, так и в вертикальном положении. Эта двойная функциональность обеспечивает широкий спектр применения, от простого плоского фрезерования до более сложных угловых резов. Благодаря своей конструкции стол можно устанавливать как горизонтально, так и вертикально. Это позволит вам обрабатывать детали в разных плоскостях. Прочная конструкция: Размеры основания: основание поворотного стола имеет размеры 145 X 130, обеспечивая стабильную и надежную платформу для вашей работы. Компактные размеры гарантируют, что стол остается прочным во время использования, сводя к минимуму вибрации и повышая точность. Т-образные пазы: поворотная часть стола оснащена 4 Т-образными пазами и отверстием на оси вращения, что позволяет устанавливать различное оборудование. И значительно увеличит функциональность вашего станка. основание оснащено тремя 8-миллиметровыми Т-образными пазами с шириной основания 13 мм, что позволяет надежно фиксировать заготовки. Эти пазы предназначены для размещения различных зажимных установок, гарантируя, что ваша заготовка останется надежно на месте на протяжении всего процесса фрезерования. Ручка стола имеет шкалу нониуса, а вращающееся основание имеет шкалу 360°. И один поворот ручки перемещает стол на 10 градусов, с шкалой нониуса на 10 минут и одно деление на кольце нониуса перемещает стол на 10 минут. Таким образом, вы можете установить любой желаемый градус и деление в соответствии с вашими требованиями. Благодаря этому вы можете выполнять свою работу с высочайшей точностью.Поворотный стол изготовлен из высокопрочного чугуна, что гарантирует надежность и долговечность. А благодаря своей удивительной функциональности он станет незаменимым инструментом в арсенале каждого профессионала в металлообработке. Диаметр вращающейся части – 100 мм Ширина Т-образного паза – 13 мм центровочное отверстие – 14 мм Длина – 145 мм Ширина – 130 мм Горизонтальная высота – 70 мм Вертикальная высота – 130 мм Высота центра в вертикальном положении – 80 мм Передаточное отношение – 1:36 Показать полностью
