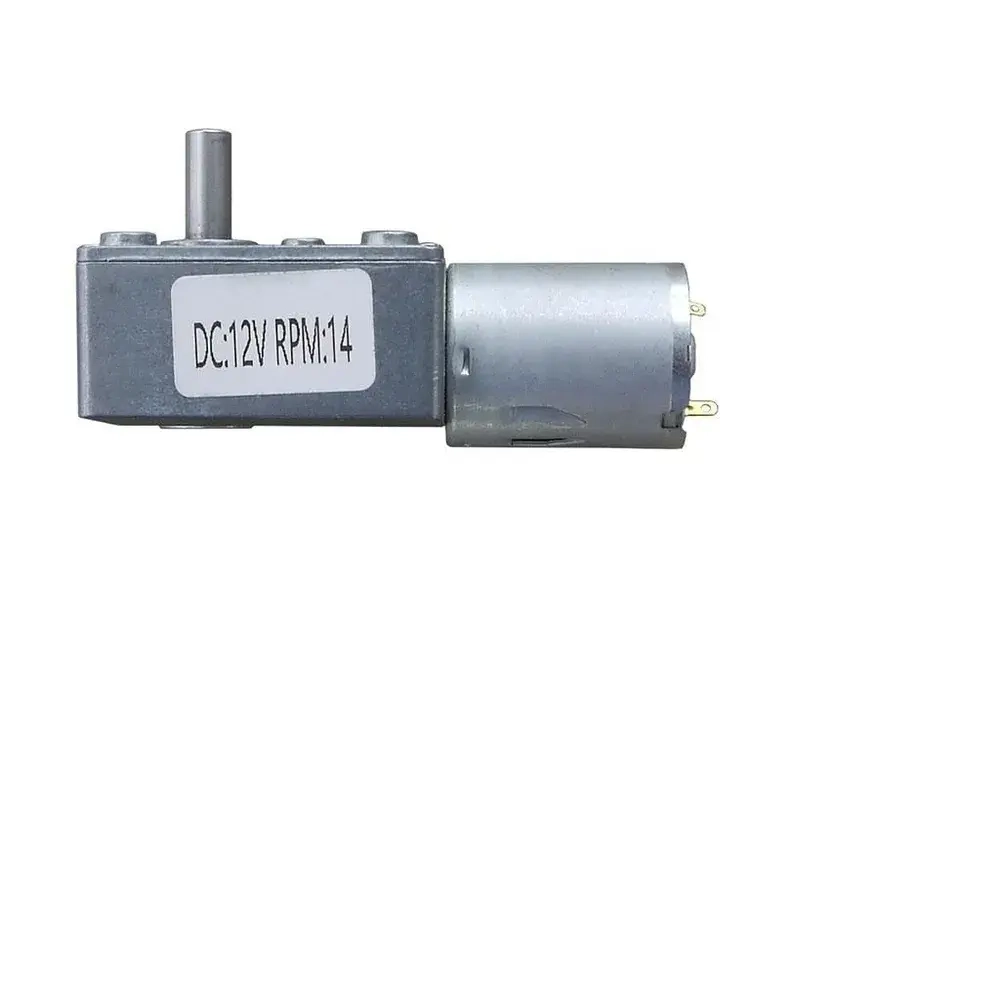

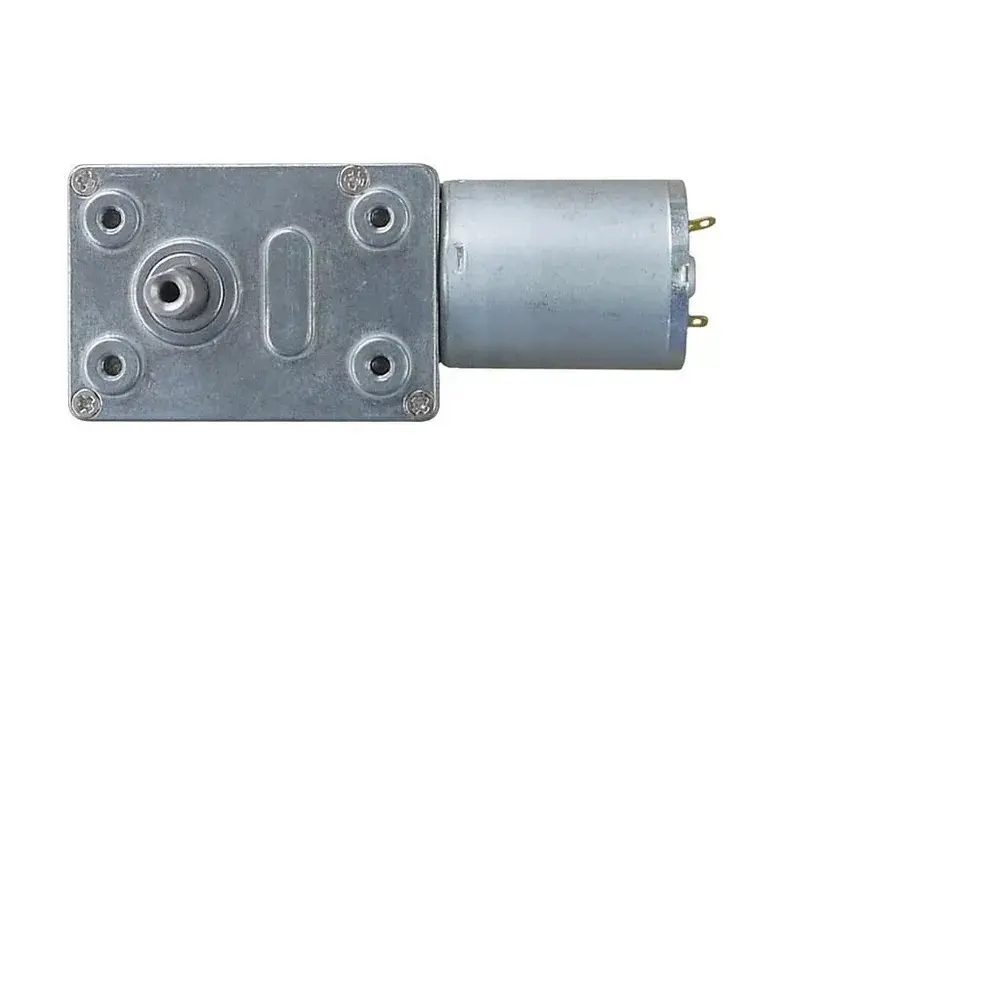

Мотор с редуктором JGY-370 червячная передача 12В 14 об/мин

Мотор-редуктор JGY-370, 1:324 Модель: JGY-370 Допустимое напряжение: 12-18 вольт Номинальное напряжение: 12 вольт постоянного тока Ток мотора: <35 миллиампер без нагрузки <180 миллиампер под нагрузкой Редуктор: шестерёнчато-червячный Соотношение: 1/324 Скорость вращения вала: 14 оборотов в минуту (без нагрузки) 10 оборотов в минуту (под нагрузкой) Крутящий момент: 4.8 кг/см Удерживающий момент: 16 кг/см Диаметр вала: 6 мм Длина вала: 18,5 мм Размер мотора: d24.4 х 30 мм Размер редуктора: 46 х 32 х 25.2 мм Вес: 163 гр Принцип работы Мотор-редуктор JGY-370 компактного размера, собран на однофазном коллекторном (щёточном) двигателе постоянного напряжения. На вал двигателя установлен цельнометаллический редуктор, механизм которого совмещает червячную и шестерёнчатую передачи. Редуктор влияет на изменения соотношений крутящего момента и скорости вращения между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора. Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком. Мотор-редуктор способен вращаться в двух направлениях, по часовой и против часовой стрелке. Смена вращения достигается изменением полярности напряжения на контактах двигателя. Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи. Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится. Применение Червячный редуктор нередко считается важною деталью не только в сфере производства автомобилей. Червячная передача считается важной деталью везде, где требуется увеличить крутящий момент и уменьшить количество вращений привода. Такой механизм используется для привода ворот, подъемников, станков для обработки металлов, дерева и других подобных устройств. Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям. Показать полностью
