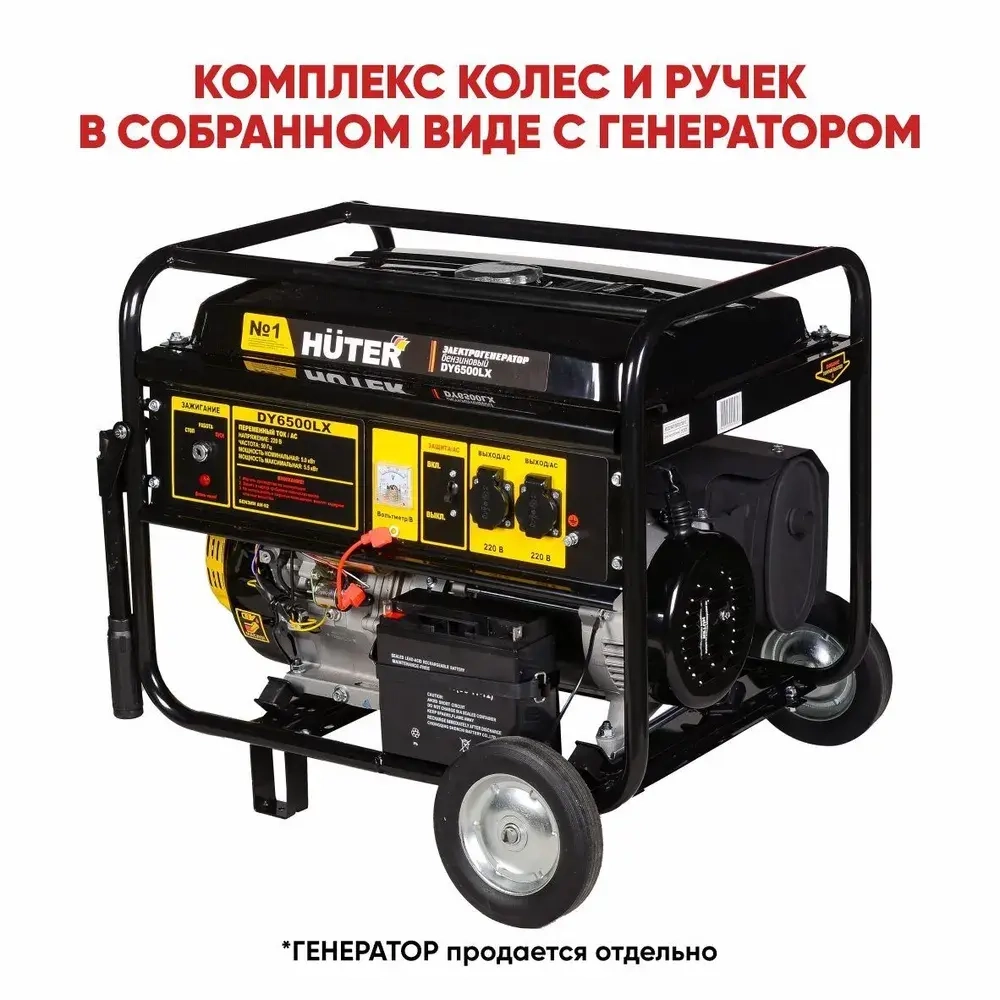

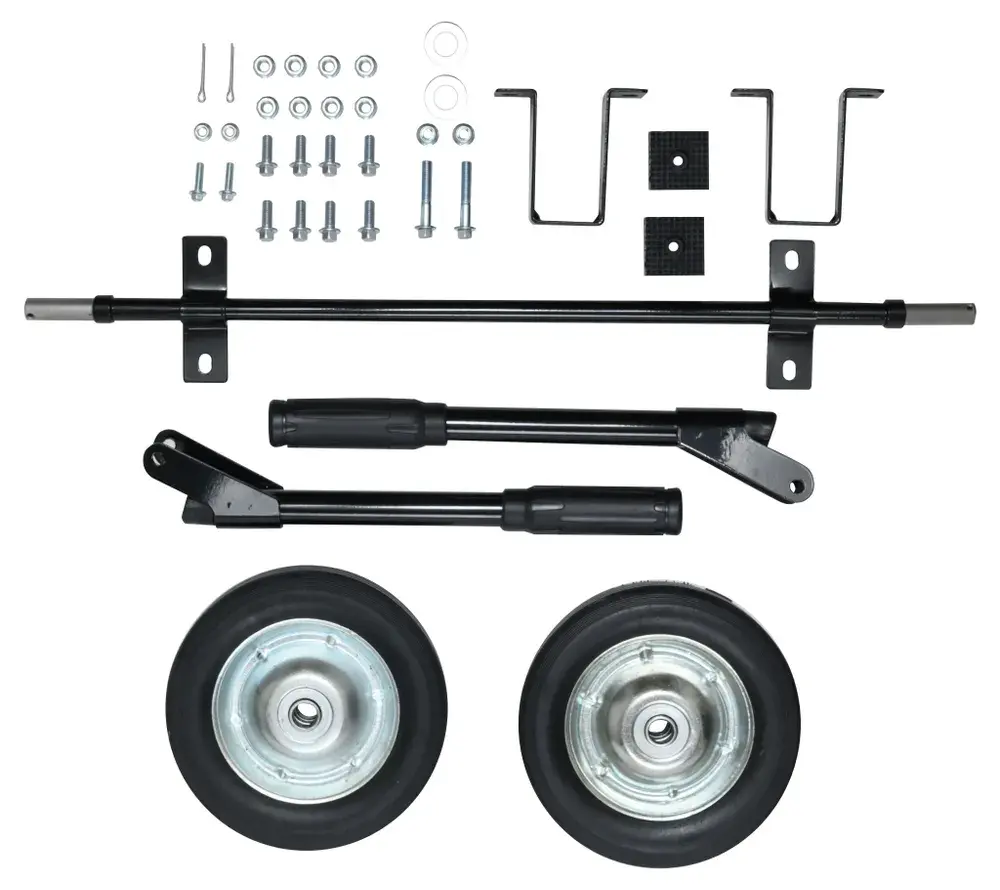

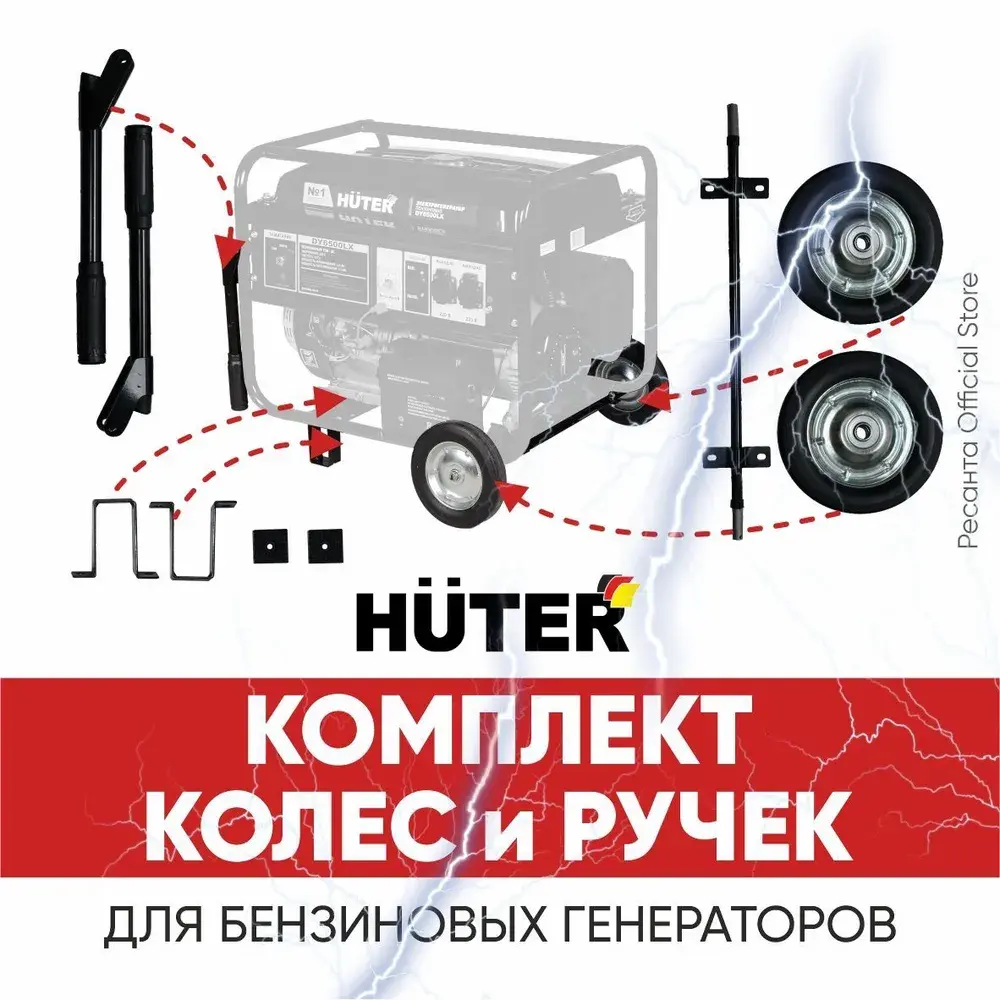

Комплект колёс и ручек для бензогенераторов DY6500,DY8000,DY9500,DY11000 L/LX/LX-3/LXA/LXW Huter

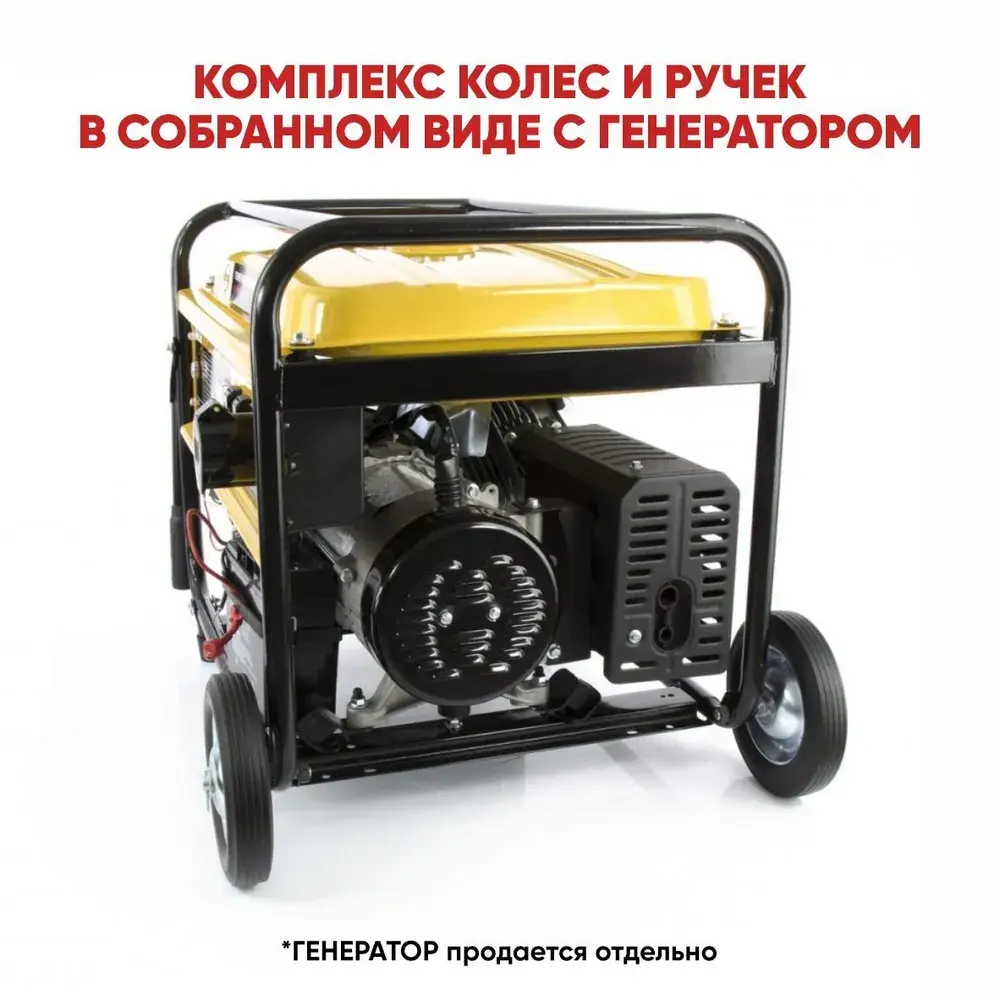

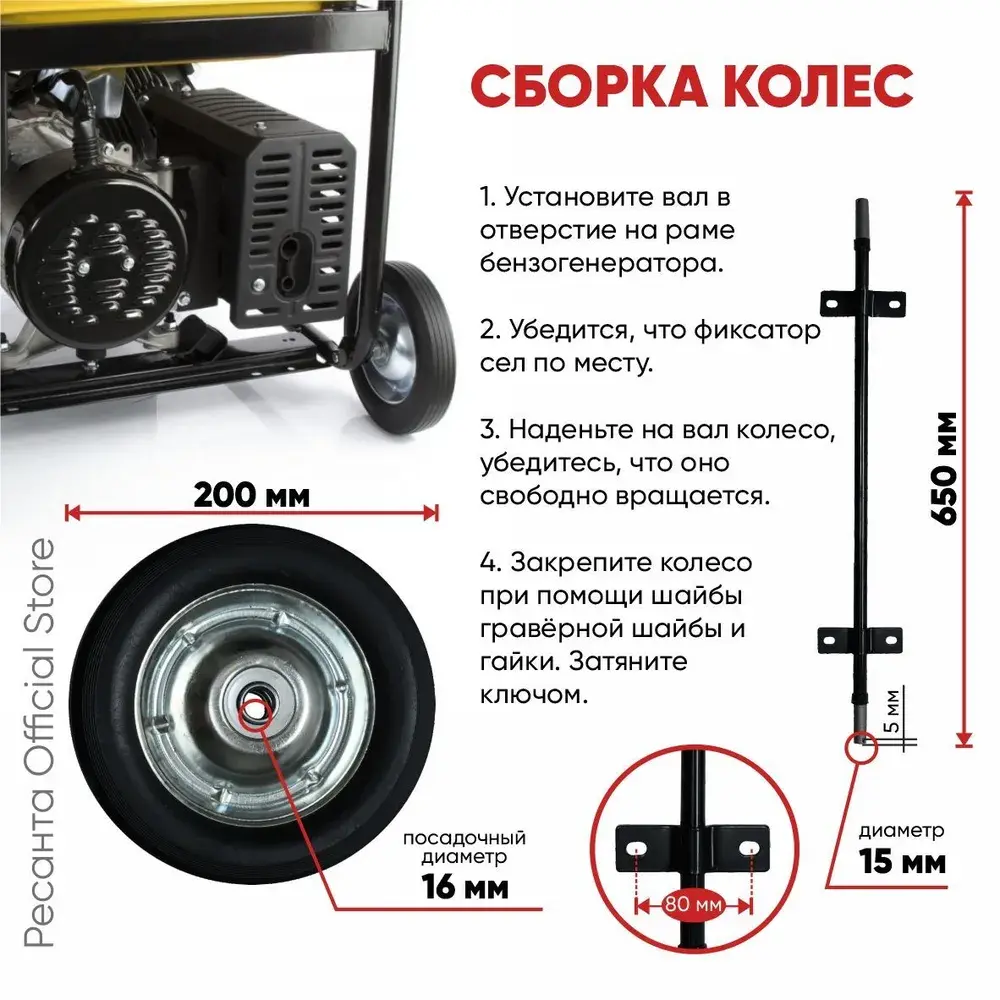

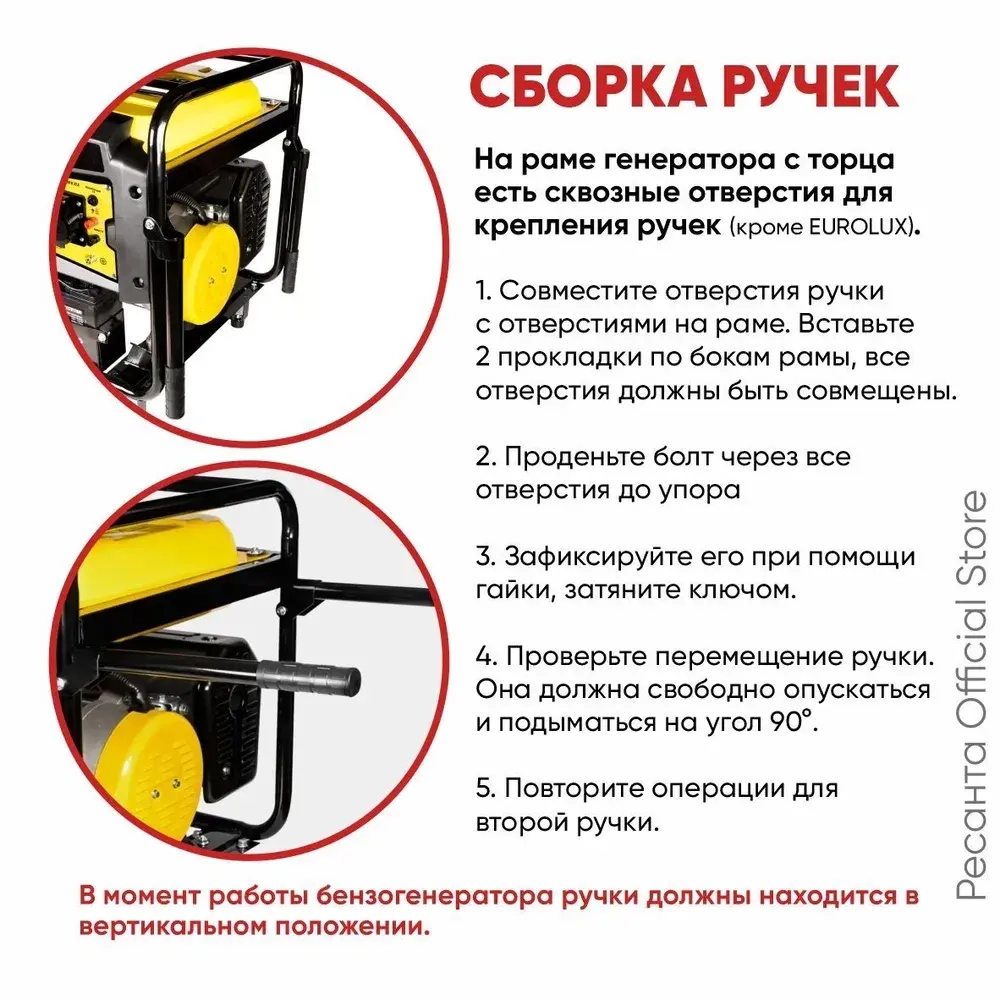

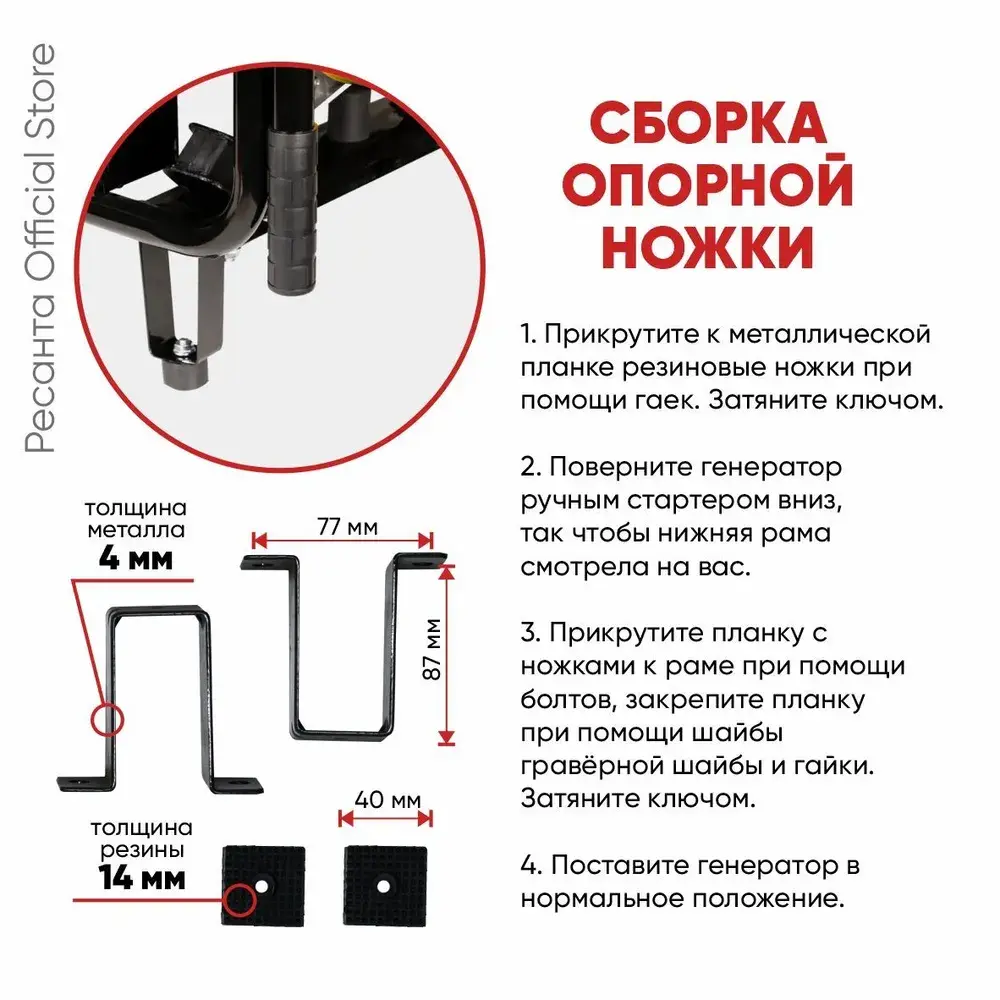

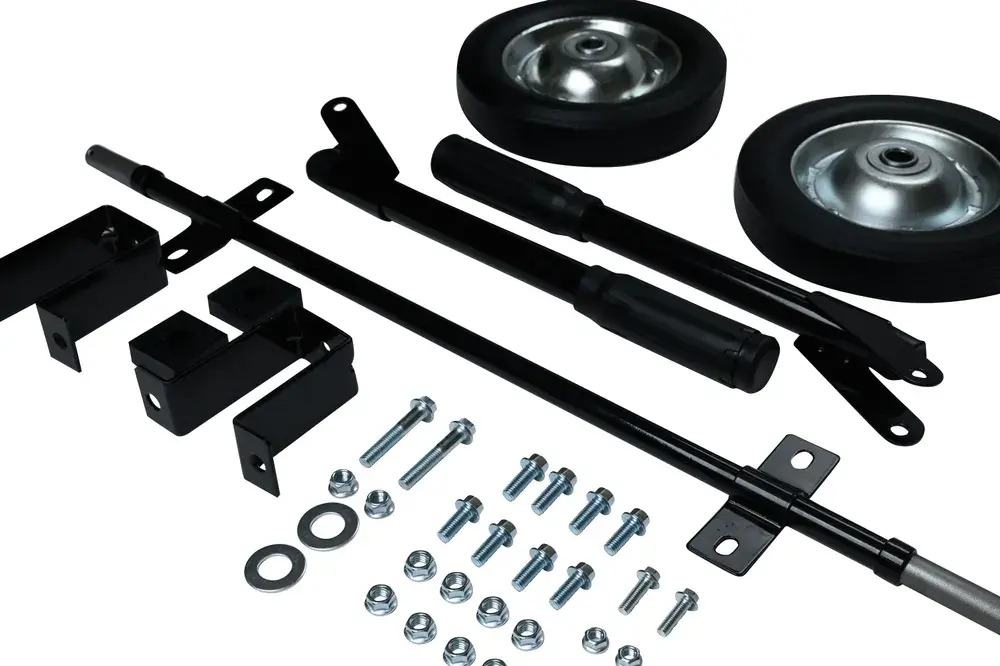

ОПИСАНИЕ Транспортировочный комплект колес и ручек для генератора Huter DY6500,DY8000,DY9500,DY11000 L/LX/LX-3/LXA/LXW. С их помощью можно легко передвигать агрегат по рабочей площадке. В момент сборки с бензогенератора дожнет быть слит бензин и масло. В момент работы бензогенератора ручки должны находится в вертикальном положении. СБОРКА КОЛЕС 1. Установите вал в отверстие на раме бензогенератора. 2. Убедится, что фиксатор сел по месту. 3. Наденьте на вал колесо, убедитесь, что оно свободно вращается. 4. Закрепите колесо при помощи шайбы гравёрной шайбы и гайки. Затяните ключом. СБОРКА ОПОРНОЙ НОЖКИ 1. Прикрутите к металлической планке резиновые ножки при помощи гаек. Затяните ключом. 2. Поверните генератор ручным стартером вниз, так чтобы нижняя рама смотрела на вас. 3. Прикрутите планку с ножками к раме при помощи болтов, закрепите планку при помощи шайбы гравёрной шайбы и гайки. Затяните ключом. 4. Поставите генератор в нормальное положение. СБОРКА РУЧЕК 1. Совместите отверстия ручки с отверстиями на раме. Вставьте 2 прокладки по бокам рамы, все отверстия должны быть совмещены. 2. Проденьте болт через все отверстия до упора 3. Зафиксируйте его при помощи гайки, затяните ключом. 4. Проверьте перемещение ручки. Она должна свободно опускаться и подыматься на угол 90°. 5. Повторите операции для второй ручки. Показать полностью s3/multimedia-7/ww1200/6718829047.jpg s3/multimedia-b/ww1200/6718858067.jpg s3/multimedia-s/ww1200/6718829032.jpg s3/multimedia-u/ww1200/6718858266.jpg
