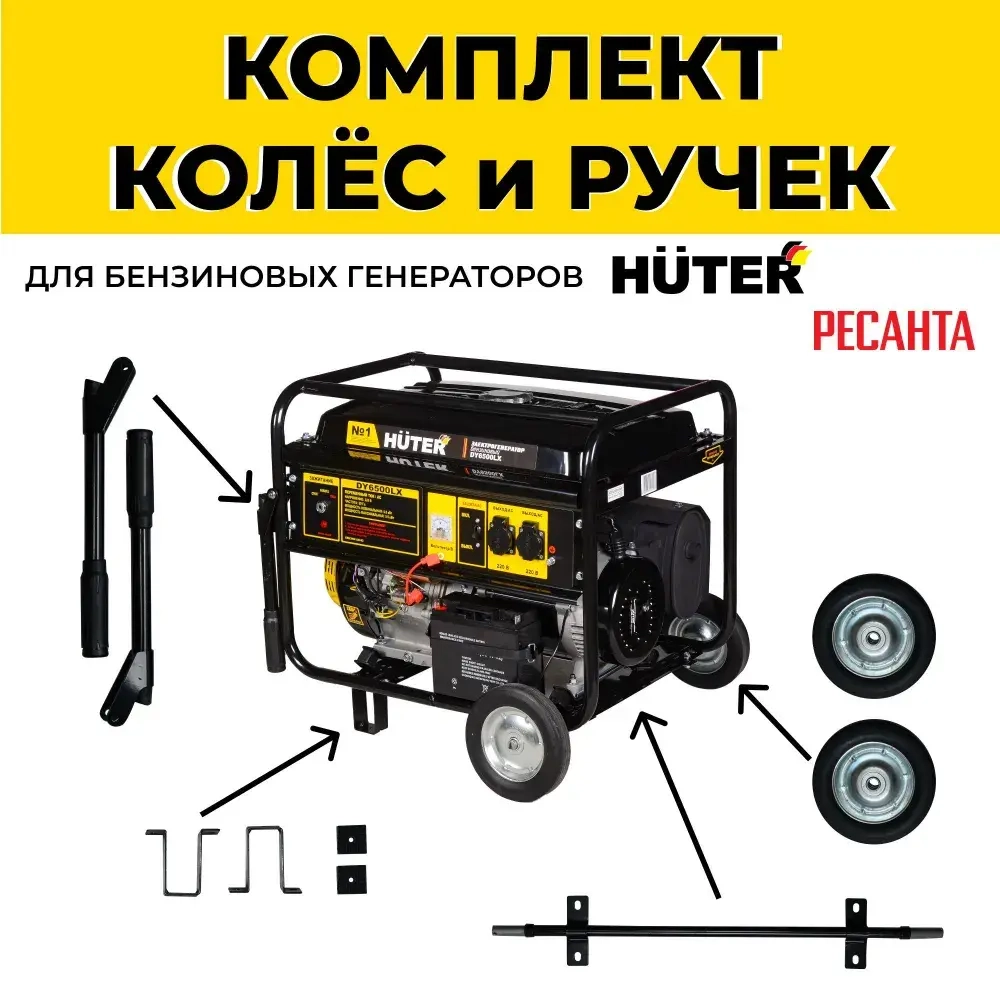

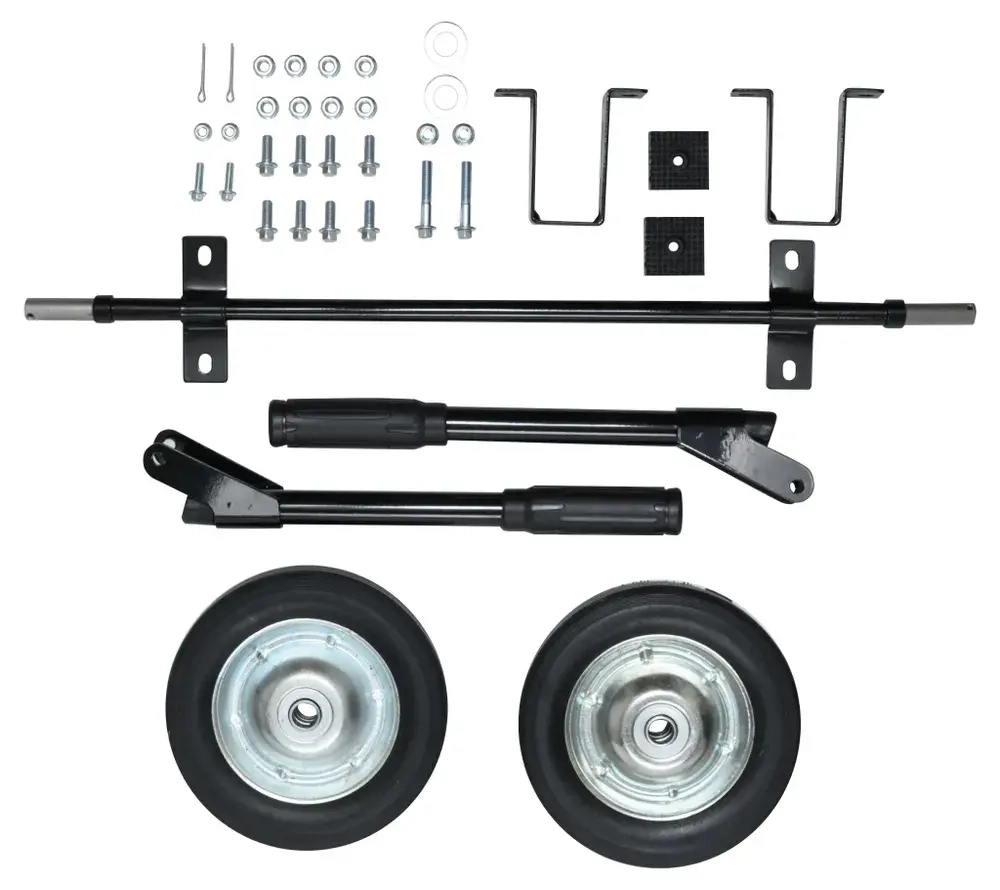

Колёса для генератора HUTER, Комплект для бензогенераторов DY6500, DY8000, DY9500, DY11000 L/LX/LX-3/LXA/LXW Huter

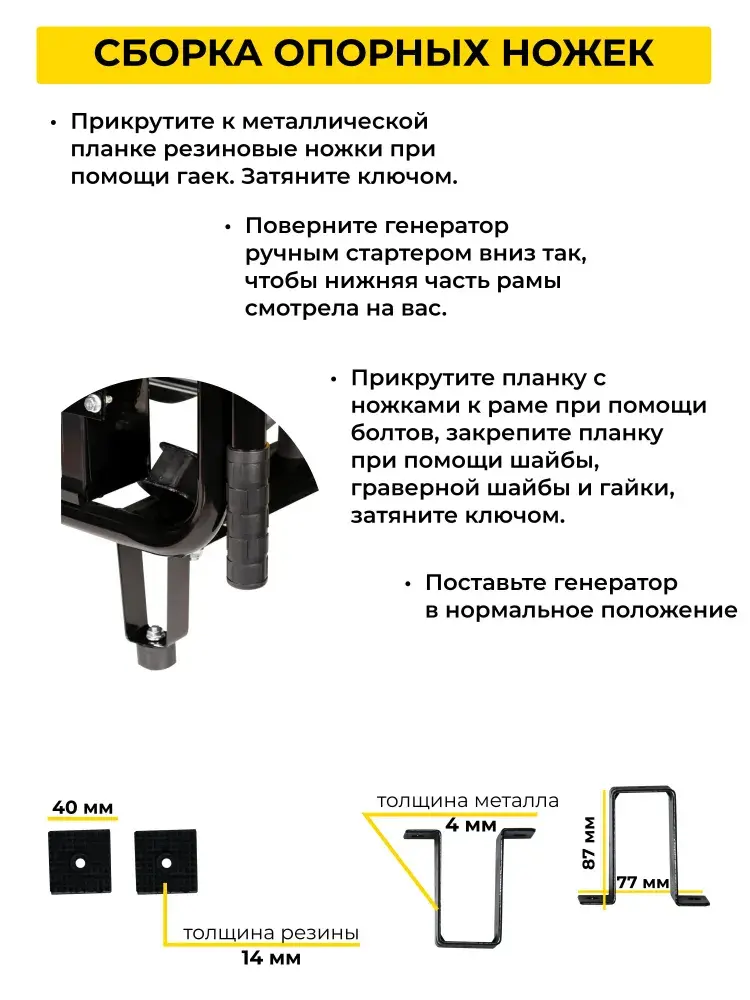

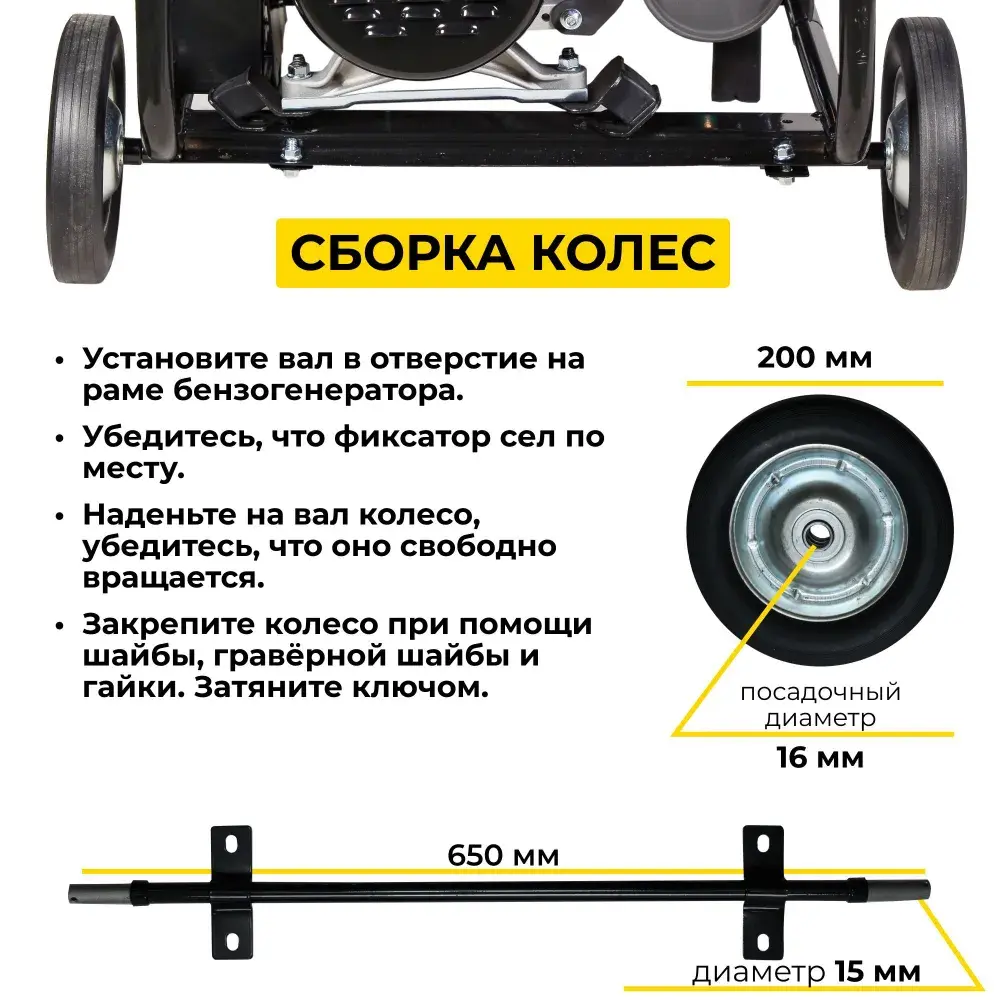

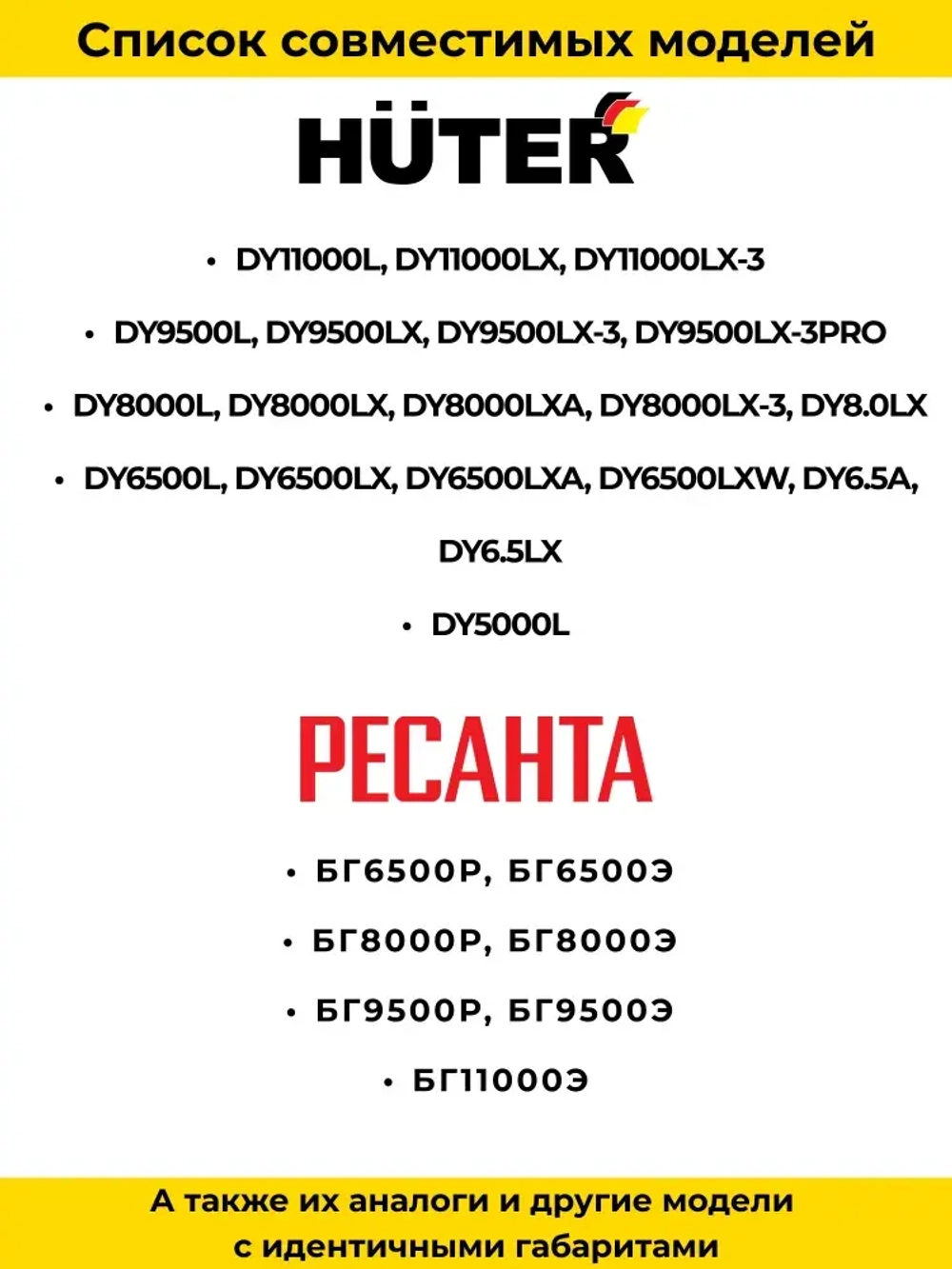

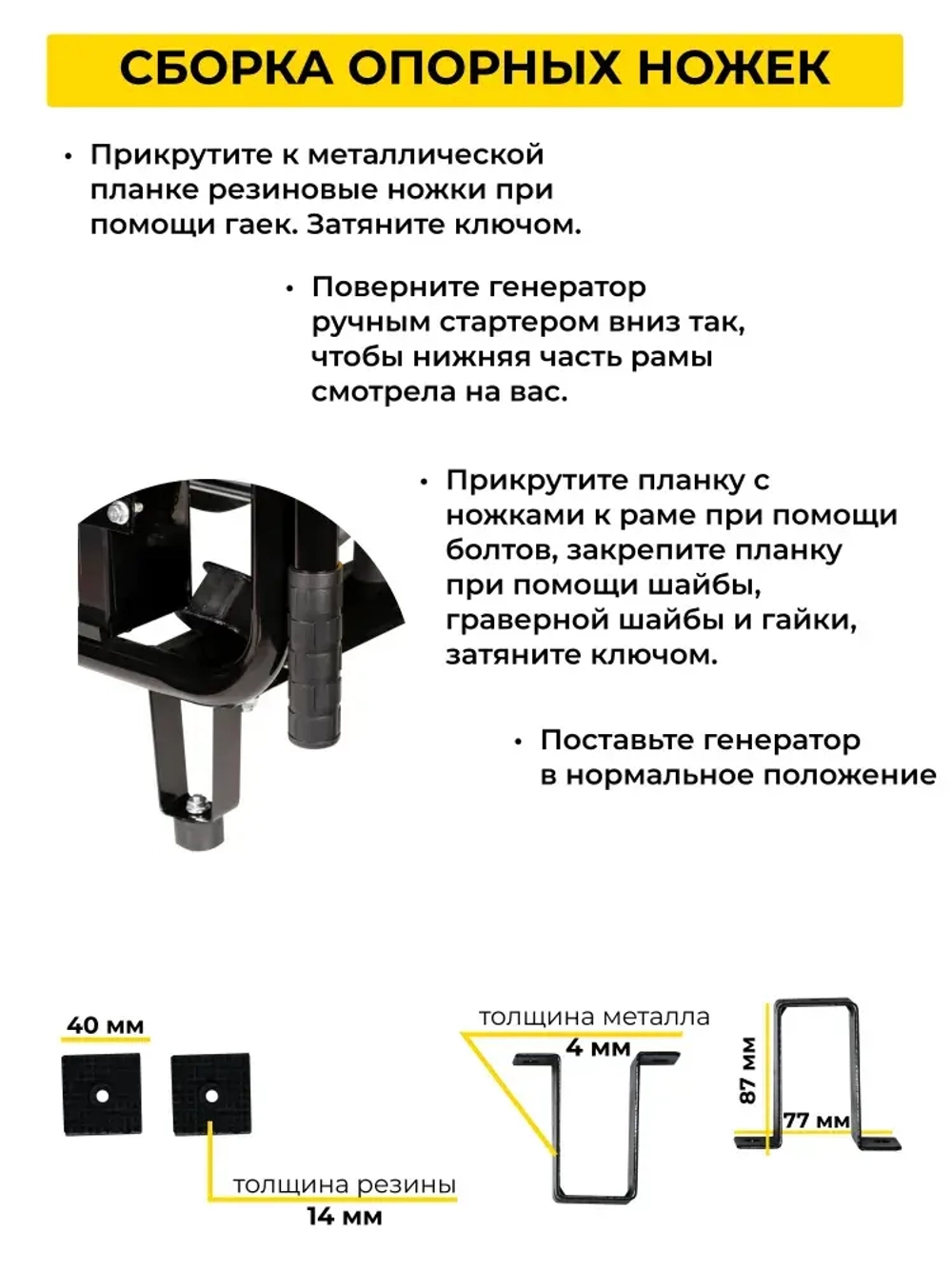

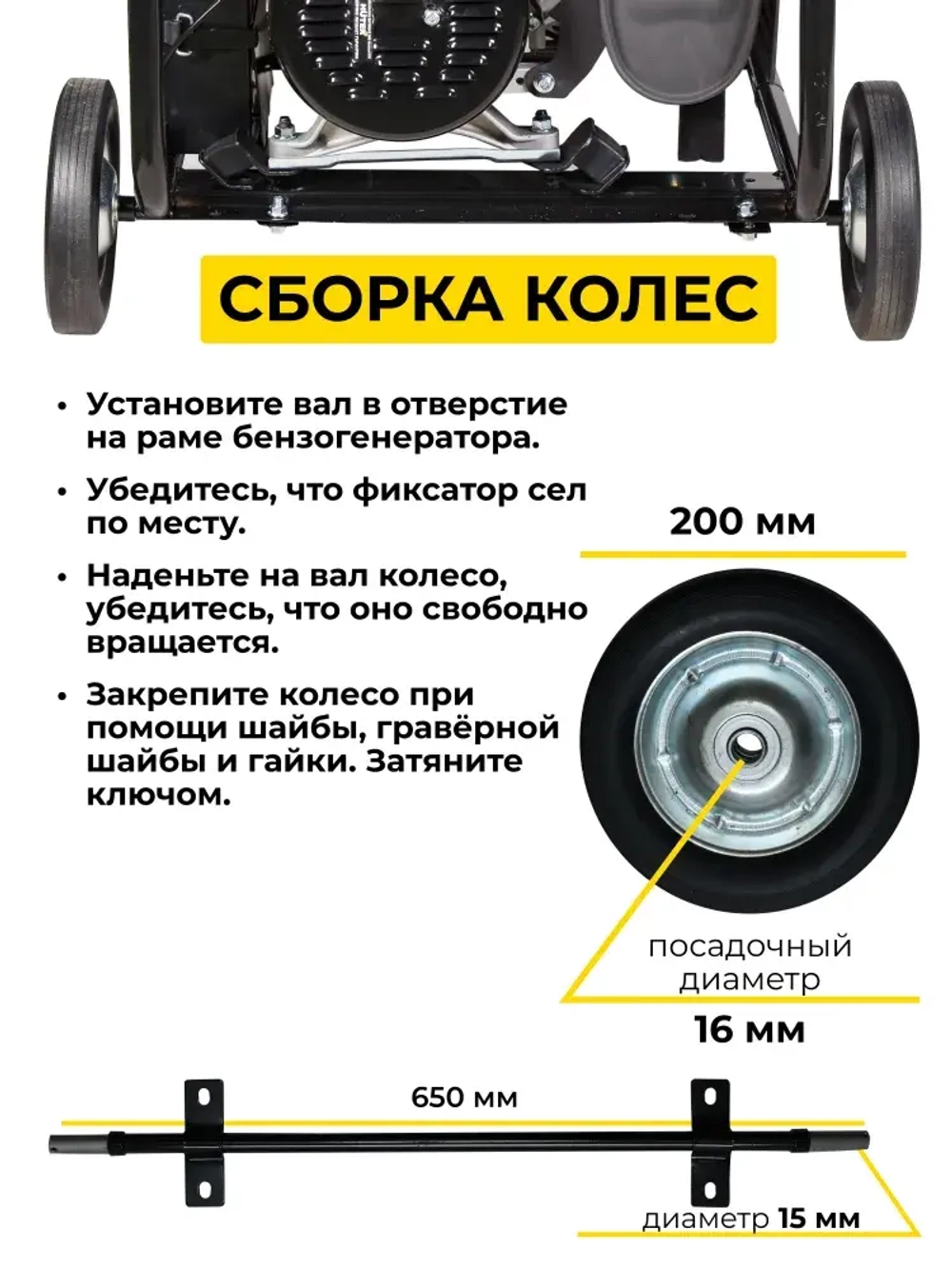

Инструкция по установке Обращаем ваше внимание - перед установкой комплекта необходимо слить масло и бензин из генератора. СБОРКА КОЛЕС 1. Установите вал в отверстие на раме бензогенератора. 2. Убедитесь, что фиксатор сел по месту. 3. Наденьте на вал колесо, убедитесь, что оно свободно вращается. 4. Закрепите колесо при помощи шайбы, гравёрной шайбы и гайки. Затяните ключом. СБОРКА ОПОРНОЙ НОЖКИ 1. Прикрутите к металлической планке резиновые ножки при помощи гаек. Затяните ключом. 2. Поверните генератор ручным стартером вниз, так чтобы нижняя рама смотрела на вас. 3. Прикрутите планку с ножками к раме при помощи болтов, закрепите планку при помощи шайбы гравёрной шайбы и гайки. Затяните ключом. 4. Поставите генератор в нормальное положение. СБОРКА РУЧЕК На раме генератора с торца есть крепления для установки ручек 1. Совместите отверстия ручки с отверстиями на раме. Вставьте 2 прокладки по бокам рамы, все отверстия должны быть совмещены. 2. Проденьте болт через все отверстия до упора 3. Зафиксируйте его при помощи гайки, затяните ключом. 4. Проверьте перемещение ручки. Она должна свободно опускаться и подыматься на угол 90°. 5. Повторите операции для второй ручки. Совместимые модели DY5000L DY6500L, DY6500LX, DY6500LXA, DY6500LXW, DY6.5A, DY6.5LX DY8000L, DY8000LX, DY8000LXA, DY8000LX-3,DY8.0LX DY9500L, DY9500LX, DY9500LX-3, DY9500LX-3PRO DY11000L, DY11000LX, DY11000LX-3 БГ6500Р, БГ6500Э БГ8000Р, БГ8000Э БГ9500Р, БГ9500Э БГ11000Э А также их аналоги и другие модели с идентичными габаритами Показать полностью s3/multimedia-1-7/ww1200/6928048483.jpg s3/multimedia-1-v/ww1200/6928048471.jpg s3/multimedia-1-a/ww1200/6928048450.jpg s3/multimedia-1-h/ww1200/6928048457.jpg
