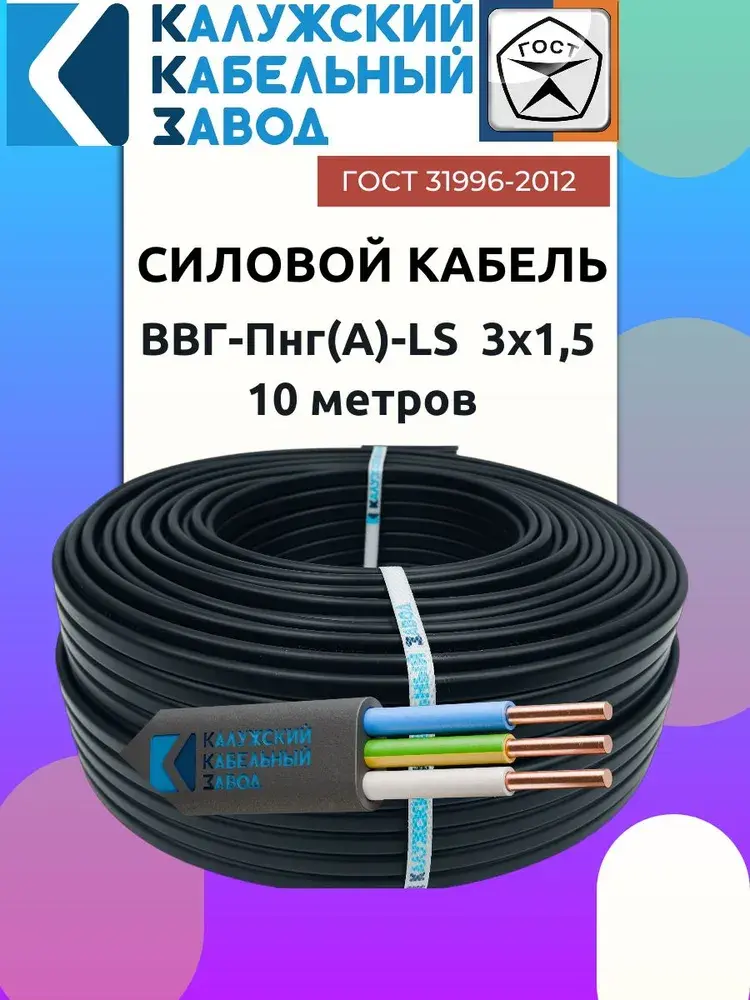

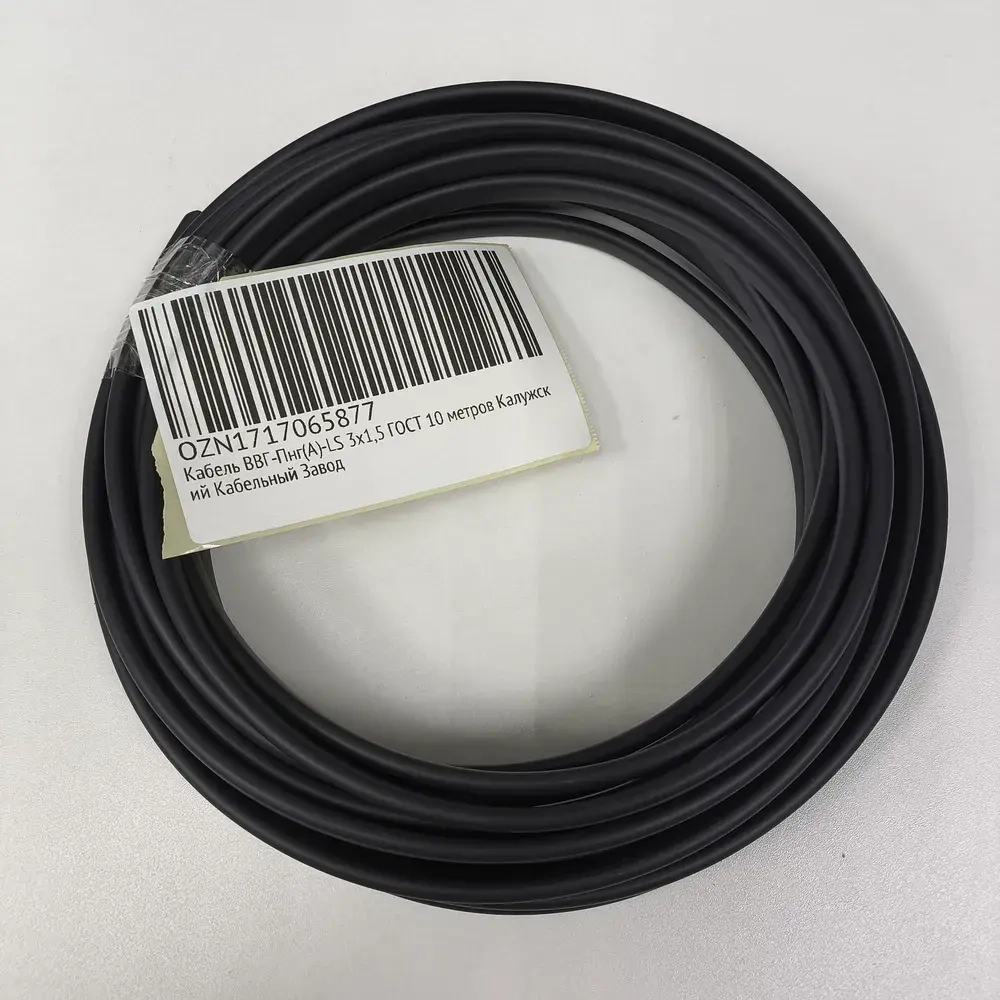

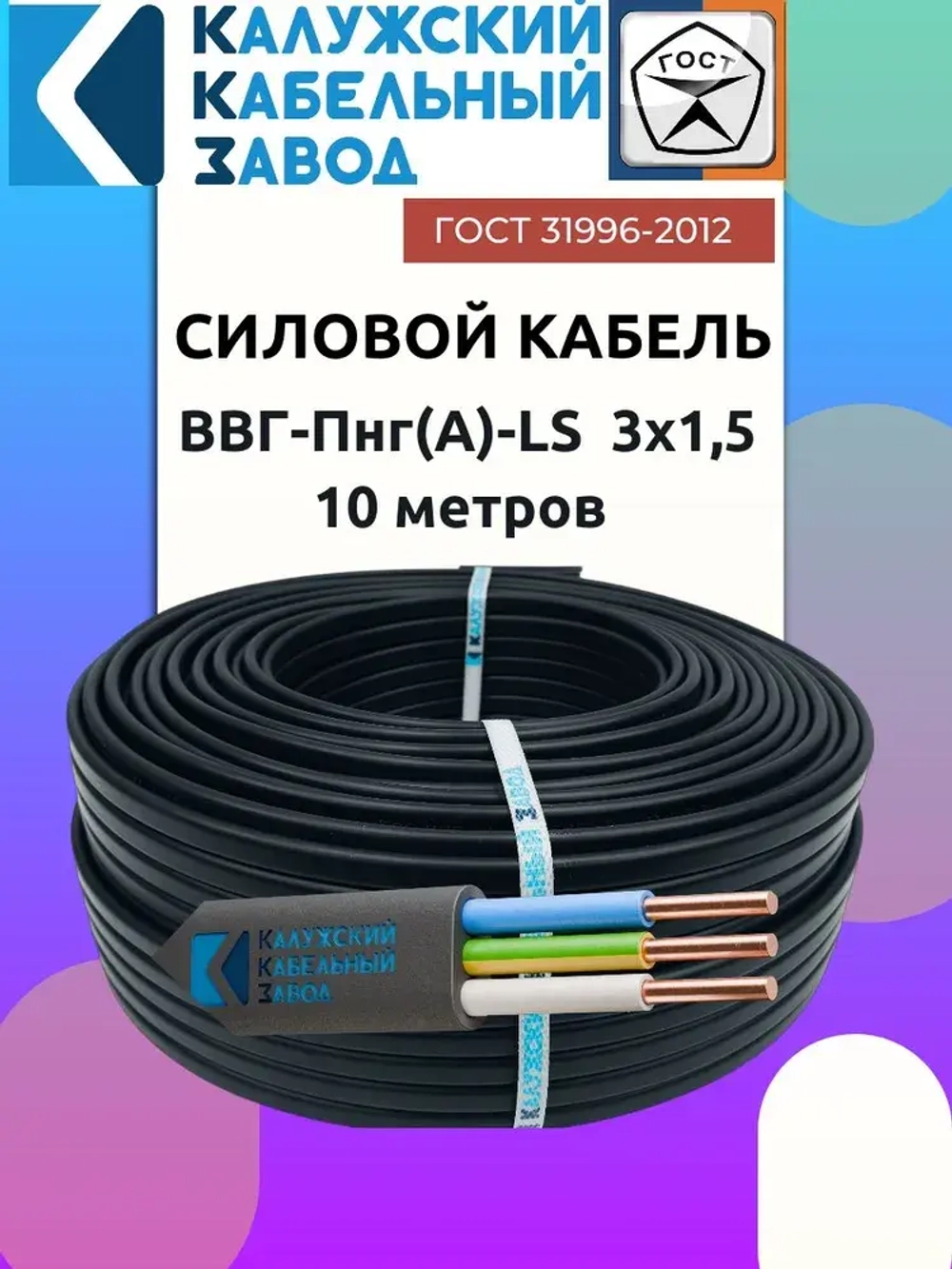

Кабель ВВГ-Пнг(А)-LS 3х1.5 ГОСТ 10 метров Калужский Кабельный Завод

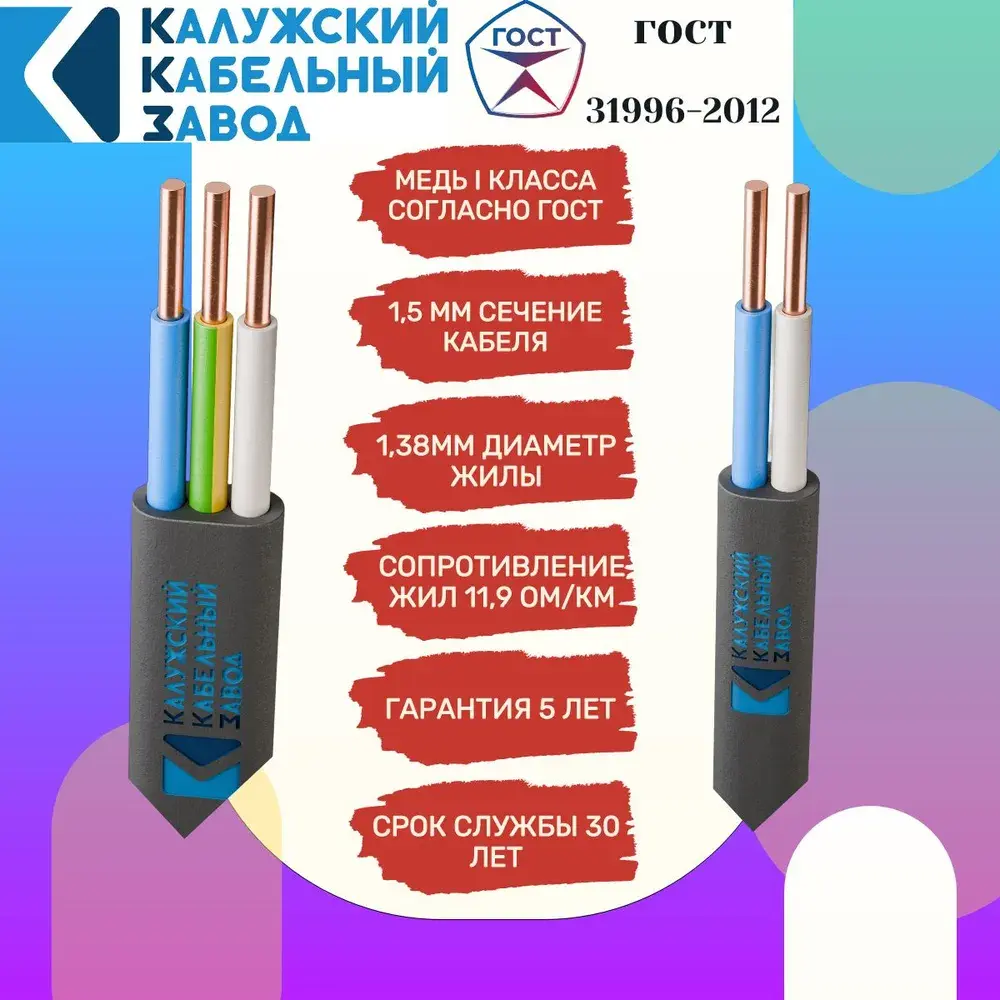

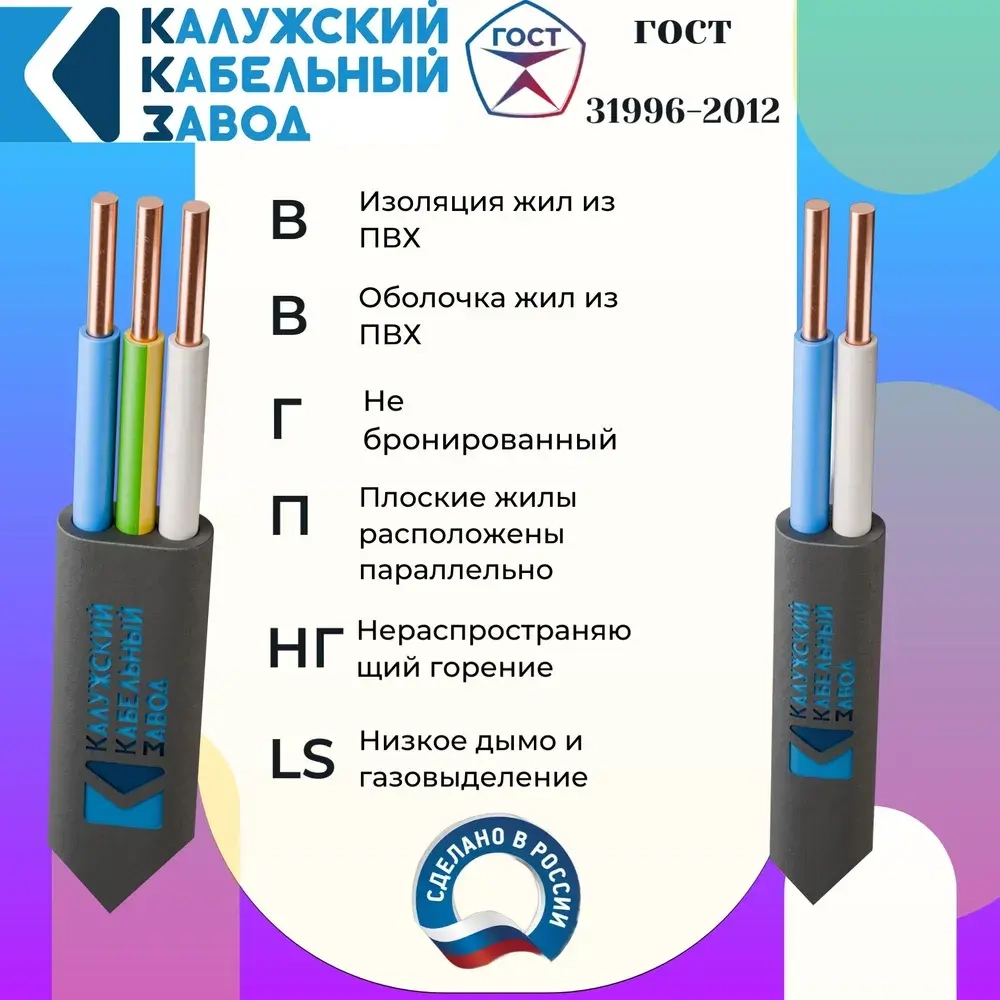

ВВГ-Пнг(А)-LS Кабели с ПВХ изоляцией в ПВХ оболочке, не распространяющие горение, с низким дымо- и газовыделением (LS — Low Smoke), на напряжение до 0,66 кВ включительно. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 3520-022-38229892-2019). Применение: Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частоты 50 Гц. Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабели не распространяют горение, как при одиночной, так и при групповой прокладке. Конструкция: Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2012. Число жил: 1,2,3,4,5, номинальным сечение 1,5 – 50 мм² Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую). Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета. Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок АВВГ-Пнг(А)-LS, ВВГ-Пнг(А)-LS (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости. Внутренняя оболочка — из поливинилхлоридного пластиката пониженной пожароопасности накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности. Технические характеристики: Вид климатического исполнения кабелей по УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69 Диапазон температур эксплуатации от -50°С до +50°С, Относительная влажность воздуха при температуре до +35°С до 98% Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С Минимальный радиус изгиба кабелей при прокладке: одножильные не менее 10 наружных диаметров; многожильные не менее 7,5 наружных диаметров. Дымообразование при горении, тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%. Длительно допустимая температура нагрева жил кабелей при эксплуатации не более +70°С Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160º С. Продолжительность короткого замыкания не должна превышать 5 с Предельная температура токопроводящих жил по условию не возгорания кабеля при коротком замыкании 350°С Строительная длина кабеля устанавливается при заказе. Срок службы 30 лет с даты изготовления кабелей. Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления Срок хранения : на открытых площадках не более 2 лет; под навесом не более 5 лет; в закрытых помещениях не более 10 лет. Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.2.2 Коды ОКП – ВВГнг(А)- LS 35 2122 ; ВВГ-Пнг(А)- LS 35 2111 Показать полностью
