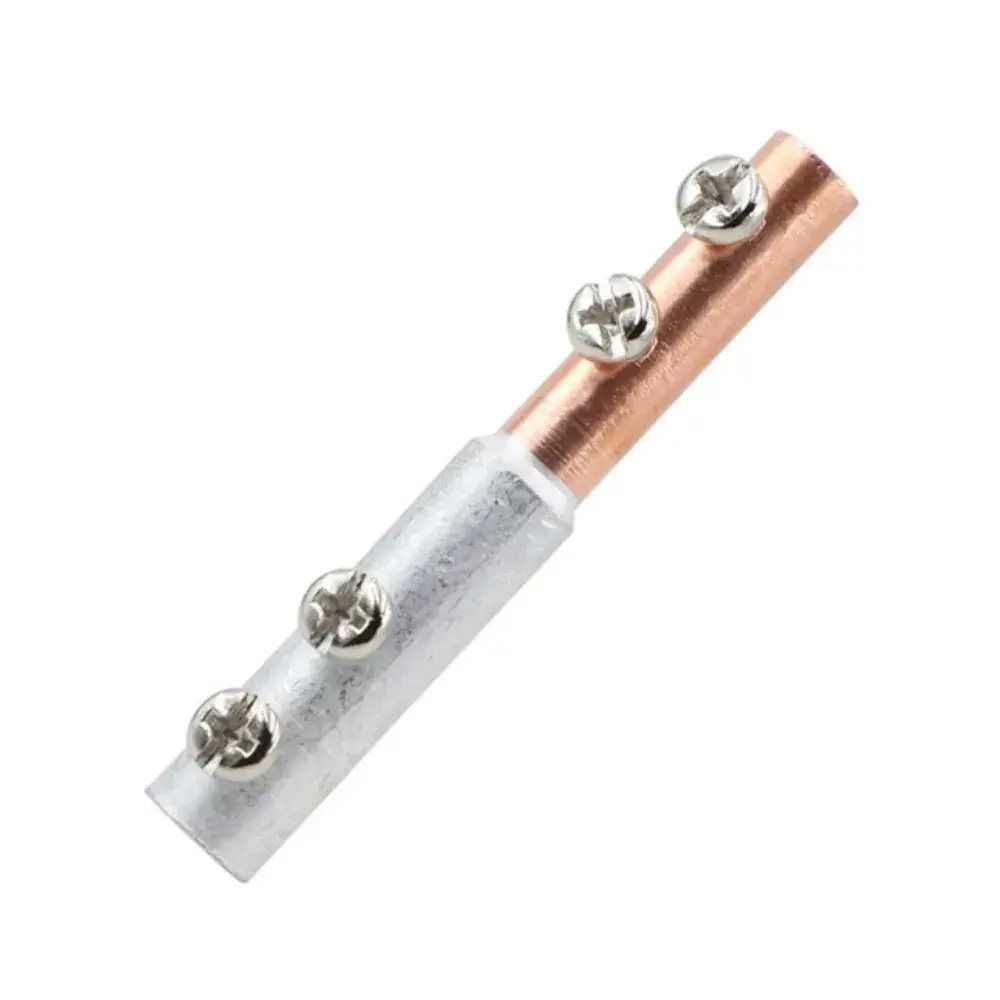

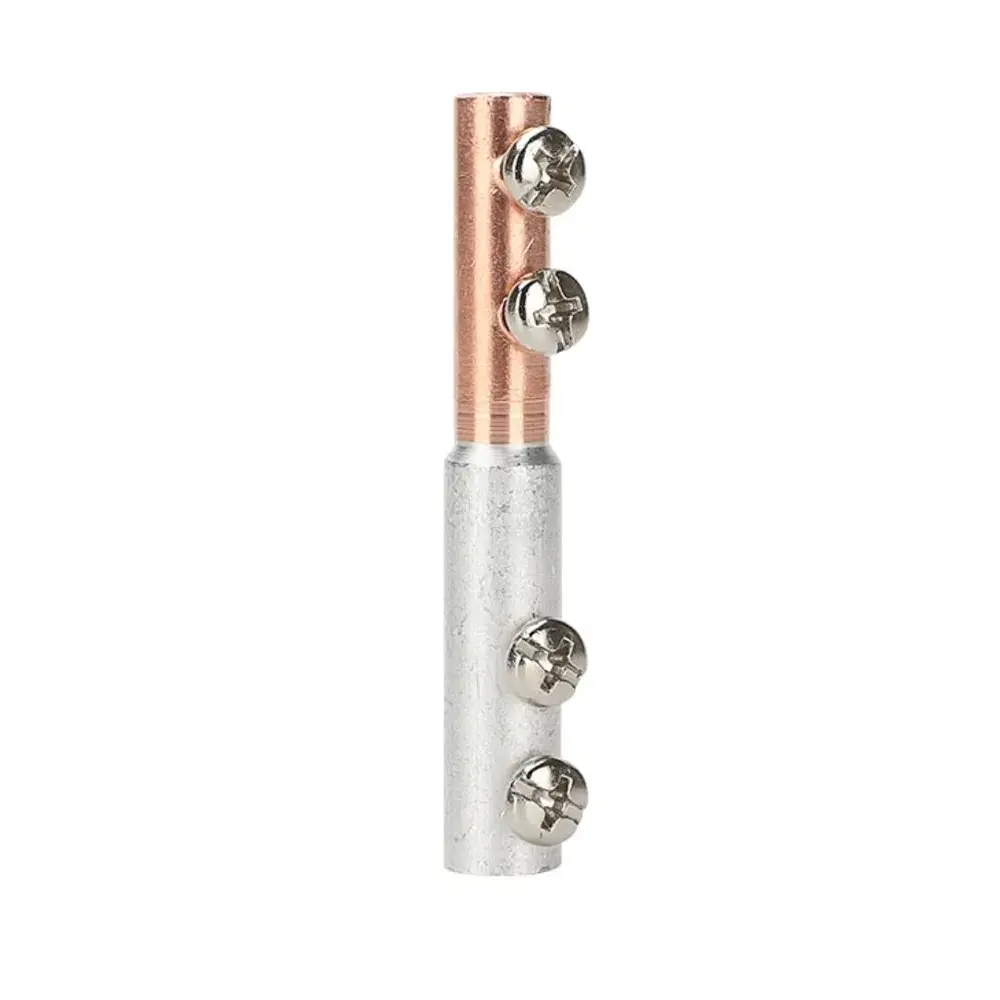

Гильза медно-алюминиевая на винтах ГАМ 16/10 В (GTL-16/10 SC) для соединения медного и алюминиевого провода

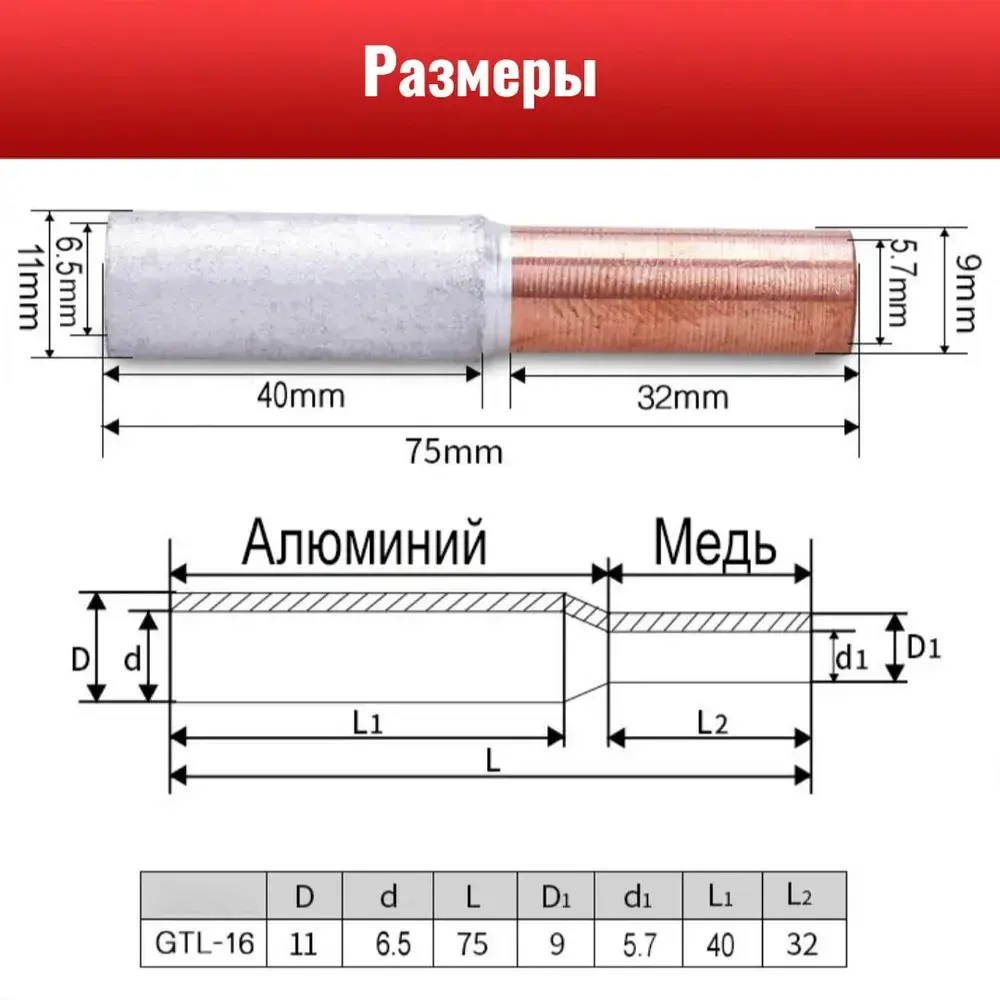

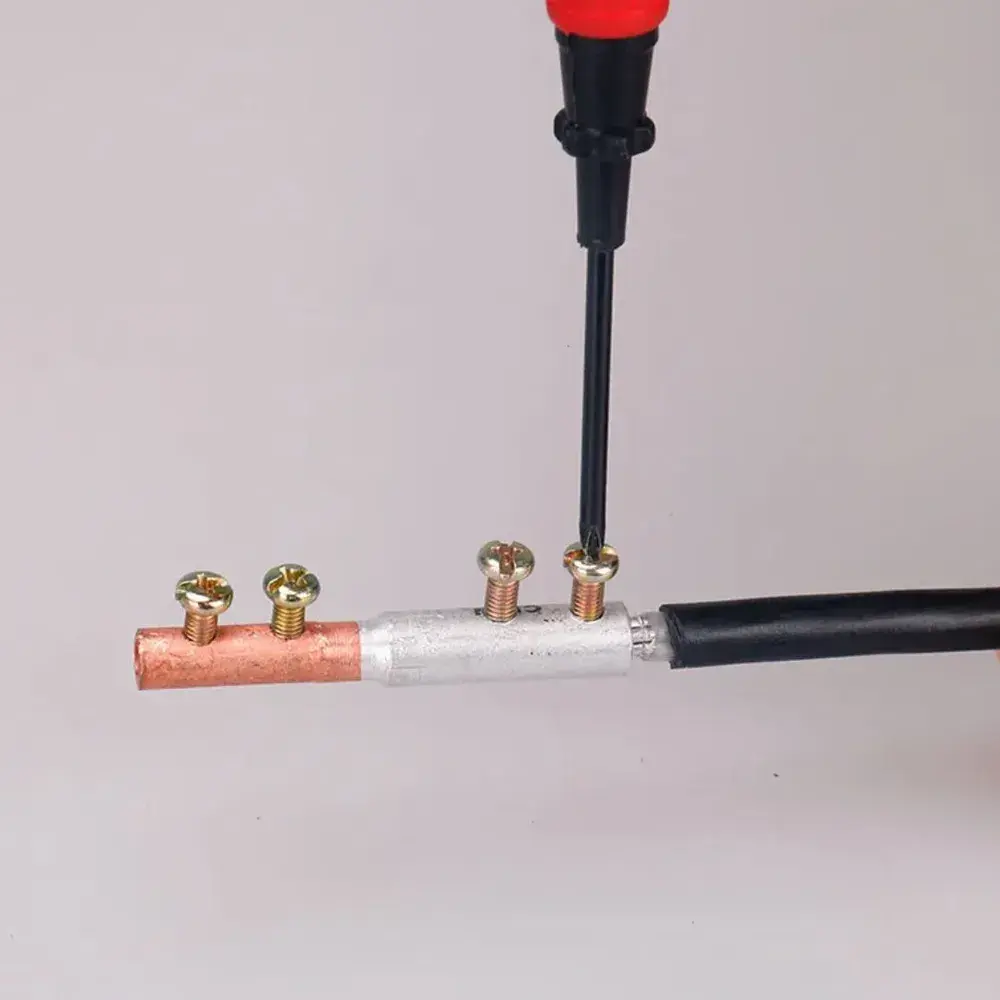

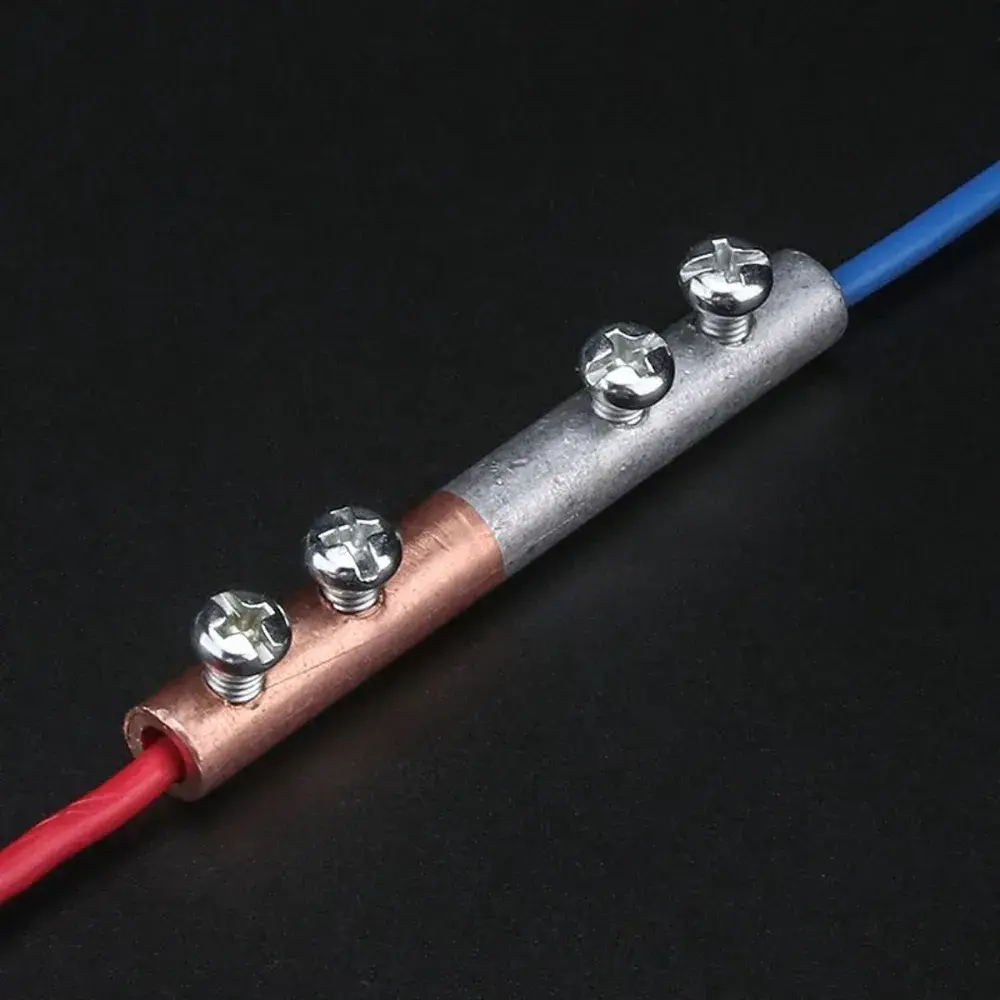

Гильза медно-алюминиевая соединительная с винтовым соединением ГАМ 16/10 В (GTL-16/10 SC). Аналог гильзы КВТ 50553. Предназначены для соединения алюминиевых и медных жил (проводов) по средствам винтового крепления. Максимальное сечение провода медного 10 мм², алюминиевого 16 мм². Материал: электротехнический алюминий марки АД1 и медь марки М1. Рабочее напряжение: до 10 кВ. Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора Конструкция гильз ГАМ предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки. Монтаж кабельных линий с помощью гильз ГМА. 1. Концы жил кабелей, подлежащих соединению с помощью гильзы, освобождают от изоляции: алюминиевый провод на длине L2, медный провод на длине L1 . 2. Концы жил вводят в гильзу до упора и закручивают винты для фиксации проводов. 3. Накладывают изоляцию на место соединения. Если в качестве изоляции используется термоусаживаемая трубка, то её надевают на одну из соединяемых жил перед монтажом соединения.
