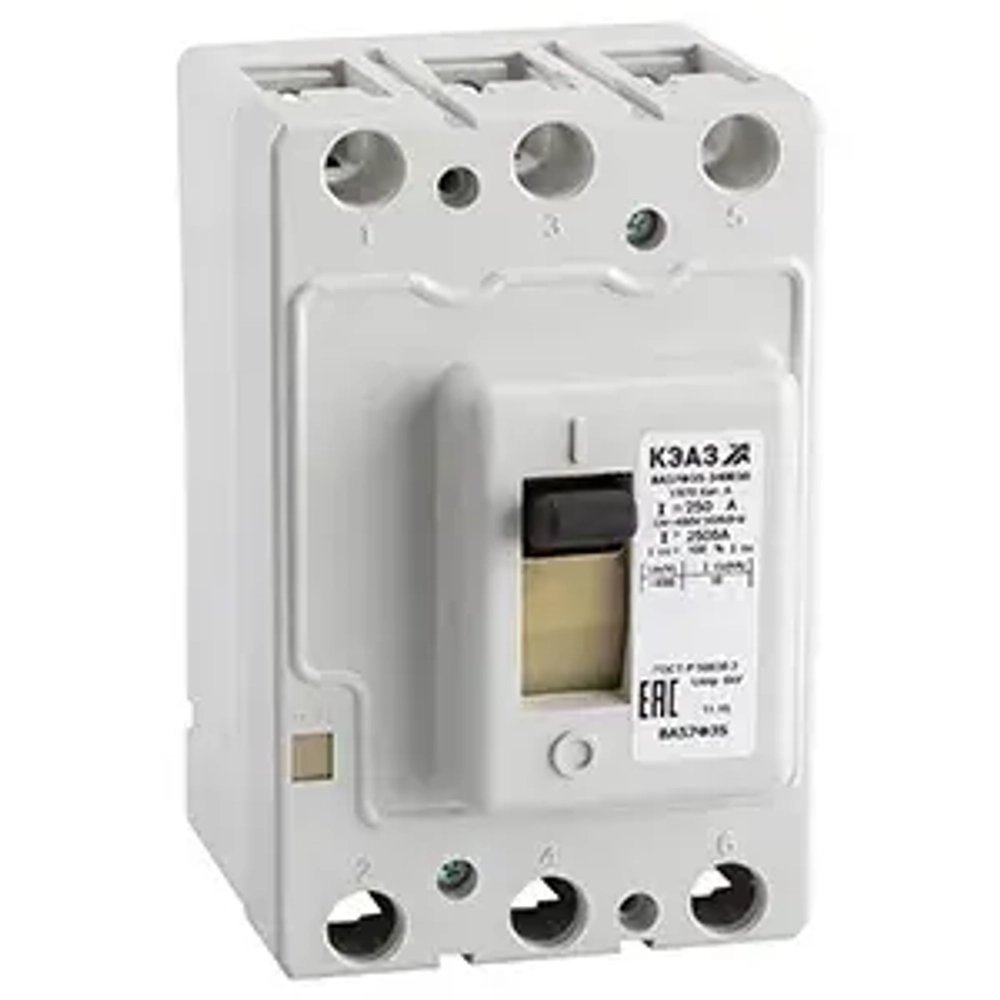

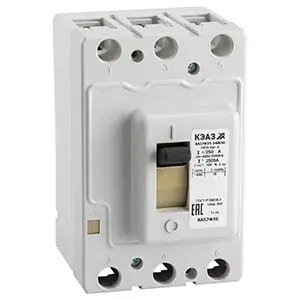

Автомат 3Р 250А 10кА ВА57Ф35-340010 КЭАЗ

Автоматический выключатель ВА57ф35 250А 340010 (ток отсечки 2500 А) Блочный автоматический 3-полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4 кА на номинальный ток 250 А предназначен для установки в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 400 В с целью проведения тока в нормальном режиме, защиты от перегрузок и коротких замыканий, нечастых оперативных включений и отключений цепей с частотой до 30 в сутки. Выключатель изготавливается по ТУ3422-037-05758109-2011 и соответствует ТР ТС 004/2011, ГОСТ Р 50030.2. Габаритные размеры Высота, мм 175 Ширина, мм 112 Глубина, мм 130 Технические характеристики Обозначение ВА57Ф35-340010-250А-2500-400AC-УХЛ3-КЭАЗ Категория ETIM силовой автоматический выключатель для защиты трансформаторов и генераторных установок Электротехнические характеристики Количество полюсов 3 Номинальный ток Iт, А 250 Частота тока, Гц 50 / 60 Род тока АС (переменный) Номинальное рабочее напряжение переменного тока Ue, В 400 Вспомогательные (свободные) контакты нет Наличие привода ручной Уставка расцепителей токов короткого замыкания, А 2500 Предельная коммутационная способность переменного тока Icu, кА 10 Наличие независимого расцепителя нет Регулировка максимальных расцепителей тока нет Вид расцепителей тепловой и электромагнитный Номинальное напряжение изоляции Ui, В 690 Номинальное импульсное напряжение Uimp, кВ 6 Номинальная рабочая наибольшая отключающая способность Ics (% Icu) 100 Номинальный продолжительный ток Iu, А 250 Монтажные характеристики Способ крепления (монтажа) винт Присоединение внешних проводников переднее Максимальное сечение присоединяемых проводов, кв.мм 120 Возможность самостоятельного подключения дополнительных устройств нет Способ установки стационарный с креплением на панели Максимальное сечение присоединяемых медных шин, кв.мм 4 х 30 Вид присоединяемых проводников шина / провод Эксплуатационные характеристики Климатическое исполнение и категория размещения УХЛ3 Степень защиты от пыли и влаги IP20 Диапазон рабочих температур, °С -60... +40 Категория применения по селективности неселективный Возможность использования дополнительного оборудования нет Дополнительный расцепитель нет Наличие вспомогательных контактов сигнализации нет Показать полностью
